Sada pro jednokřídlovou bránu do 5 m/křídlo

Sada s pohonem TO5024 slouží k automatizaci jednokřídlé brány. Pohon z řady TOONA je elektromechanický převodový motor se šnekovou převodovkou a stejnosměrným motorem 24 V. Výrobce uvádí, že s pohony TO5024 lze automatizovat křídlové brány s křídlem dlouhým až 5 m.

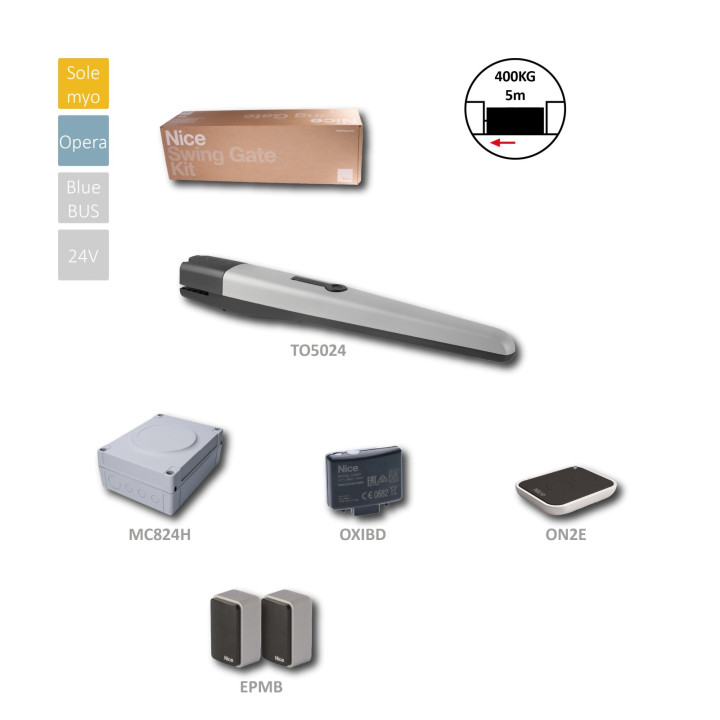

Složení sady

Podle údajů dodavatele sada obsahuje:

• 1× pohon TO5024
• 1× řídicí jednotka MC824H
• 1× přijímač OXIBD
• 1 pár fotobuněk EPMB
• 1× dálkový ovladač ON2E

Pohon TO5024

Pohon je napájen z externí řídicí jednotky. Maximální síla je 1800 N, jmenovitá 600 N, zdvih 540 mm. Rychlost bez zatížení je 0,016 m/s, při zatížení 0,012 m/s. Maximální příkon činí 120 W (5 A), jmenovitý 48 W (2,2 A). Výrobce uvádí 95 cyklů za hodinu při jmenovité síle, stupeň krytí IP44, provozní teplotu −20 až +50 °C a odhadovanou životnost 80 000 až 250 000 cyklů. Rozměry pohonu jsou 965 × 115 × 105 mm, hmotnost 7 kg.

Koncovou polohu v otevření nastavuje mechanický koncový spínač, takže křídlo nemusí v koncové poloze narážet do dorazu. Při výpadku proudu lze pohon ručně odblokovat a křídlo posunout.

Montáž

V balení pohonu je přední držák pro uchycení ke křídlu, zadní držák s deskou pro uchycení ke zdi, spojovací materiál a klíče pro ruční odblokování. Zadní držák má délku 150 mm; pro zvláštní aplikace nebo bránu otevíranou ven výrobce nabízí držák PLA6. Přední držák se podle výrobce přivařuje přímo ke křídlu; kde to není možné, lze použít držák PLA8. Hmoždinky a šrouby pro zadní držák součástí balení nejsou.

Řídicí jednotka MC824H

MC824H je řídicí jednotka pro křídlové brány. Sleduje sílu připojených motorů, díky čemuž sama rozpozná koncové polohy, zapamatuje si pracovní dobu každého motoru a detekuje překážky během pohybu. Obsahuje rádiový přijímač, konektor SM pro zásuvné přijímače a konektor IBT4N pro zařízení BusT4 (například programátor Oview). Lze k ní připojit záložní baterie PSS324 a solární sadu Solemyo.
