Sada BIG-FAB METRO pro dvoukřídlou bránu do 5 m/křídlo

Sada BIG-FAB METRO slouží k automatizaci dvoukřídlé brány pomocí dvou podzemních pohonů BFAB5024. Pohon se podle návodu výrobce ukládá do základového boxu, který se zabetonuje v zemi v ose závěsu křídla.

Pohon BFAB5024

Jde o elektromechanický převodový motor pro brány a vrata s otočnými křídly. Napájí se 24 V z externí řídicí jednotky a je vybaven enkodérem. Výrobce jej uvádí jako vhodný pro řídicí jednotku MC824H, která je součástí sady.

• maximální moment 400 Nm, jmenovitý moment 100 Nm
• špičkový příkon 170 W, maximální trvalý příkon 50 W
• stupeň krytí IP67
• rozsah otevření 0–110°, s doplňkem BMA1 až 360°
• až 45 cyklů za hodinu při jmenovitém momentu
• provozní teplota −20 až +55 °C

Přípustnou kombinaci délky a hmotnosti křídla stanoví graf aplikačních limitů v návodu výrobce; výrobce upozorňuje, že silný vítr může tyto hodnoty výrazně snížit.

Ruční ovládání

Při výpadku proudu lze křídla ovládat ručně po odblokování pohonu. Sada obsahuje dva pákové odblokovací mechanismy BMA3.

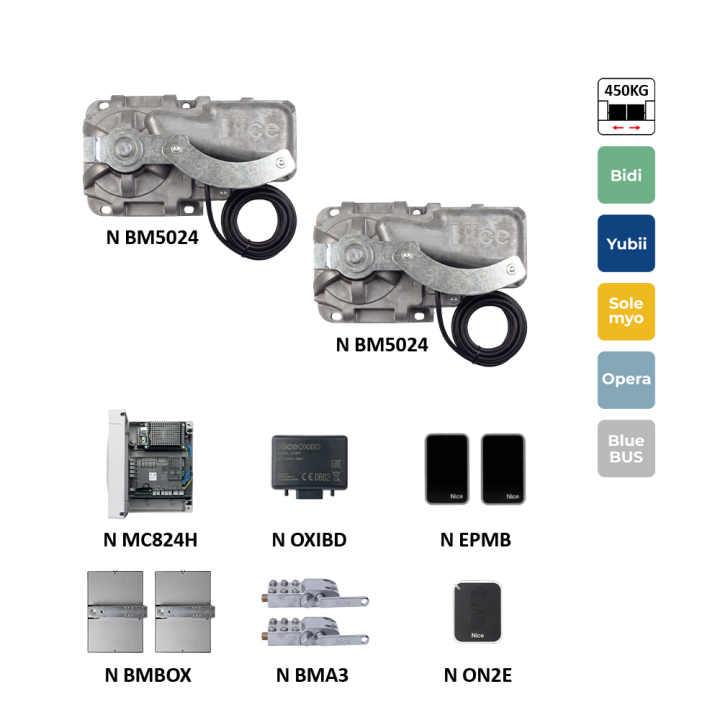

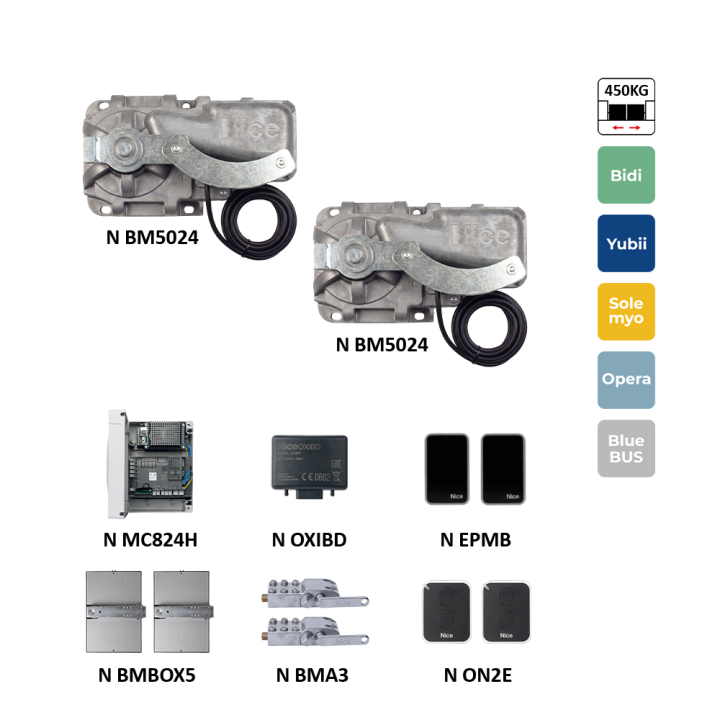

Obsah sady

• 2× pohon BFAB5024
• 2× základový box BFABBOX
• 2× pákové odblokování BMA3
• 1× řídicí jednotka MC824H
• 1 pár fotobuněk EPMB
• 1× přijímač OXIBD
• 1× ON2E

Volitelné příslušenství

Výrobce uvádí elektrické zámky PLA10 (12 V, vertikální) a PLA11 (12 V, horizontální) a otevírací zařízení BMA1 pro otevření až o 360°.
