Sada CAME ATS50 SAFE LONG pro dvoukřídlou bránu do 5m/křídlo

Sada CAME ATS50 SAFE LONG slouží k automatizaci dvoukřídlé brány. Základem jsou dva teleskopické samosvorné převodové motory ATS50AGS na 230 V AC, které výrobce určuje pro křídla o délce až 5 m a sloupky s rozměrem C max. 200 mm.

Pro jak velkou bránu

Dovolená hmotnost křídla klesá s jeho délkou. Podle výrobce platí tyto mezní hodnoty:

• křídlo 5 m – max. 400 kg
• křídlo 4 m – max. 500 kg
• křídlo 3 m – max. 600 kg
• křídlo 2,5 m – max. 800 kg
• křídlo 2 m – max. 1000 kg

Pro kratší a lehčí křídla do 3 m je v řadě ATS určen motor ATS30AGS.

Pohon ATS50AGS

Motor má příkon 250 W při odběru 1 A a tlačnou sílu 400–3000 N. Otevření na 90° trvá přibližně 20 s, výrobce uvádí 20 cyklů za hodinu. Pohon je vybaven enkodérem, krytí je IP54 a pracovní teplota −20 až +55 °C. Tepelná ochrana motoru je nastavena na 150 °C.

Výrobce uvádí, že pohon je testován na shodu s evropskými normami pro nárazové síly a podporuje technologii CONNECT – vzdálené ovládání přes gateway nebo místní nastavení přes CAME KEY.

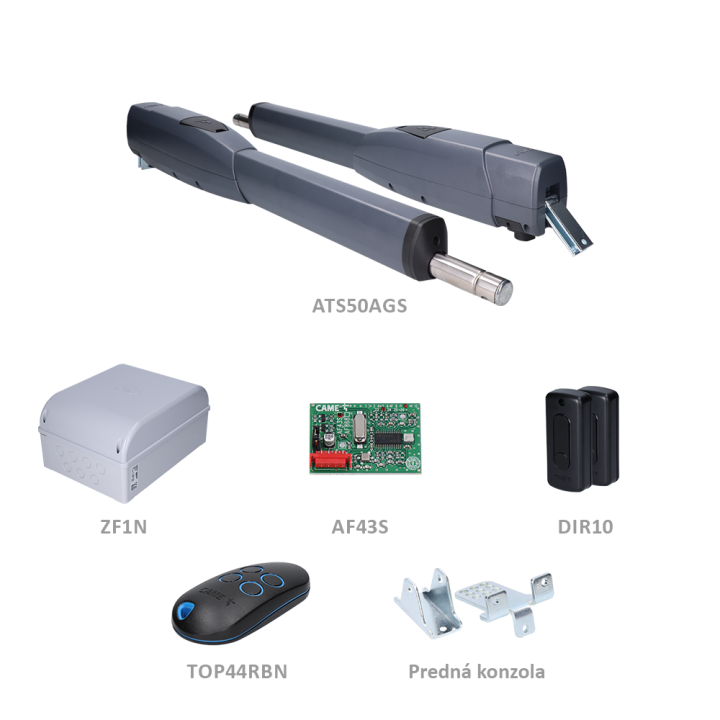

Obsah sady

• 2× pohon ATS50AGS (230 V, 250 W)
• 1× řídicí jednotka ZF1N
• 1× rádiová karta AF43S
• 1× dálkový ovladač TOP44RBN
• 1 pár fotobuněk DIR10

Na co si dát pozor

Při výběru je rozhodující kombinace délky a hmotnosti křídla – brána s křídlem 5 m nesmí podle výrobce vážit více než 400 kg na křídlo. Montážní rozměry A, B a E se řídí tabulkou výrobce v závislosti na požadovaném úhlu otevření.
