LiftMaster sada pro jednokřídlovou bránu do 3m (křídlo)

LiftMaster LA300EVKS je sada nadzemního elektromechanického pohonu pro jednokřídlou otočnou bránu. Motor pracuje na 24 V DC, napájení řídicí jednotky je 220–240 V AC. Pohon je připraven pro systém myQ; pro ovládání přes aplikaci je potřeba doplnit internetovou bránu 828EV, kterou lze přidat kdykoli později.

Pro jak velké křídlo

Maximální hmotnost křídla je vázaná na jeho délku:

• křídlo do 2 m – max. 300 kg
• křídlo do 2,5 m – max. 250 kg
• křídlo do 3 m – max. 200 kg

Maximální hmotnost 300 kg tedy platí jen pro kratší křídlo. Pohon je určen pro max. 30 cyklů denně (10 cyklů za hodinu).

Konstrukce a funkce

Pohon má jmenovitou sílu 830 N a maximální tažnou/tlačnou sílu 1500 N, zdvih vřetene je 350 mm (300 mm při použití vnitřních dorazů). Koncové polohy hlídá enkodér v kombinaci s pevnými dorazy, sílu se řídicí jednotka učí automaticky. Křídlo lze otevřít až o 120°, otevření na 90° trvá 15–18 s.

Řídicí jednotka CB324EV má vestavěný přijímač 433 MHz a 868 MHz, do paměti lze uložit až 180 dálkových ovladačů a 4 klávesnice. Umožňuje připojení majáku, elektrického zámku, bezpečnostní lišty a fotobuněk. Pro provoz při výpadku proudu lze doplnit záložní baterii 490EV.

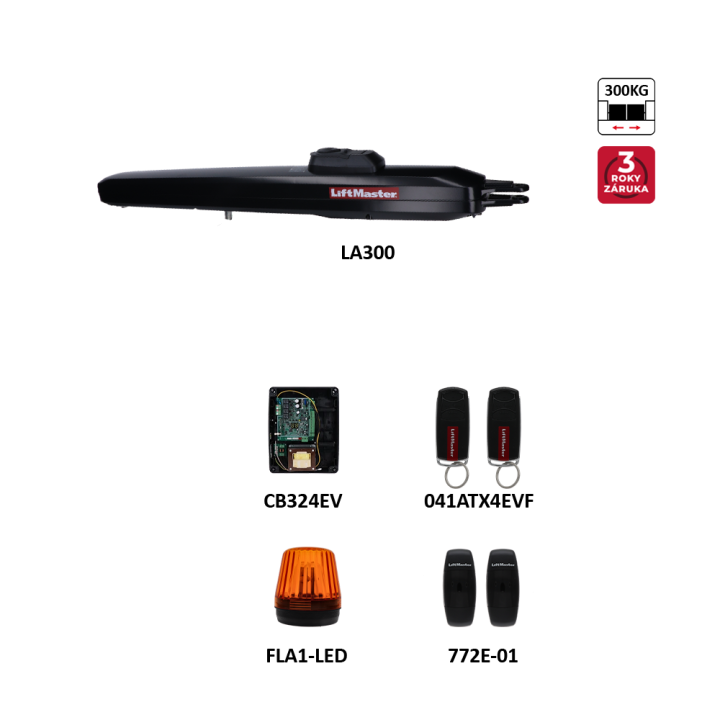

Obsah sady

• 1× pohon LA300EV
• 1× řídicí jednotka CB324EV
• 2× dálkový ovladač TX4EVF (868 MHz)
• 1 pár fotobuněk 772E-01
• 1× LED maják FLA1-LED (24 V)

Internetová brána 828EV součástí této sady není.

Montáž a uvedení do provozu provádí odborně způsobilá osoba v souladu s normami EN 12453 a EN 12604.
