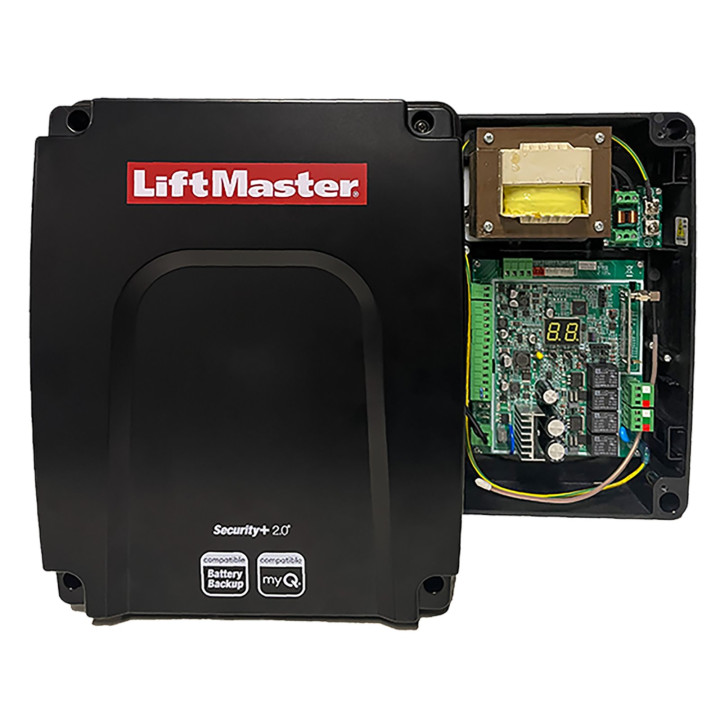

Řídicí jednotka CB324EV 24 V 433/868 MHz myQ

Řídicí jednotka CB324EV je elektronika, která ovládá pohony bran LiftMaster řady EVK. Je to řídicí jednotka pro sady LA250EVK, LA300EVK, AA250EVK (křídlové brány) a SL400EVK, SL600EVK, SL1000EVK (posuvné brány). Jako samostatná položka slouží především k náhradě poškozené jednotky v již instalované sadě.

Napájení a pohony

Jednotka se připojuje k síti 220–240 V AC, 50/60 Hz a napájí pohony s motory 24 V DC. U křídlových sad řídí dva motory, přičemž motor připojený na svorky MOTOR 1 vždy otevírá jako první a zavírá jako poslední. Připojení k síti má provádět elektrotechnik s odpovídající kvalifikací.

Dálkové ovládání a myQ

Rádiový přijímač pracuje v pásmech 433 MHz a 868 MHz s kódováním Security+ 2.0. Sady s touto jednotkou zvládnou až 180 dálkových ovladačů a 4 klávesnice.

Jednotka podporuje technologii myQ: po doplnění brány myQ (Starter Kit 828EV, Internetové rozhraní LiftMaster MyQ smart home) lze bránu ovládat z chytrého telefonu, kontrolovat, zda je otevřená, a dostávat oznámení o změně stavu. Ovládání přes myQ i automatické zavírání lze aktivovat jen tehdy, když jsou instalovány fotobuňky – pro myQ ve směru otevírání i zavírání.

Příslušenství

• výstup pro elektrický zámek nebo magnetický zámek 24 V DC, max. 500 mA (k jednotce je k dispozici elektrický zámek 600024),
• připojení výstražného majáku, fotobuněk a bezpečnostní lišty,
• volitelné záložní napájení z akumulátorů 490EV (2 × 12 V, 2,2 Ah; LiftMaster záložní baterie 24 V); v záložním režimu jsou funkce myQ a automatické zavírání vypnuté.

Na co si dát pozor

Jednotka je určena pro pohony LiftMaster řady EVK uvedené výše. Před náhradou je vhodné ověřit typ instalované sady a po výměně znovu nastavit koncové polohy a naprogramovat ovladače.
