Sada CAME ATS30 SAFE 24 V pro dvoukřídlou bránu do 3 m/křídlo

Sada CAME ATS30 SAFE v provedení 24 V slouží k automatizaci dvoukřídlé brány s délkou křídla do 3 m. Tvoří ji dva teleskopické samosvorné převodové motory ATS30DGS s enkodérem, určené pro sloupky s rozměrem C max. 200 mm.

Pro jak velkou bránu

Dovolená hmotnost křídla závisí na jeho délce. Výrobce uvádí:

• křídlo 3 m – max. 400 kg
• křídlo 2,5 m – max. 600 kg
• křídlo 2 m – max. 800 kg

Pohon ATS30DGS

Motor je napájen 24 V DC, má výkon 80 W a odběr max. 8 A. Tlačná síla je 400–3000 N, doba otevření na 90° se pohybuje mezi 15 a 30 s. Výrobce uvádí nepřetržitý provoz, tedy vhodnost pro intenzivní používání. Krytí je IP54, pracovní teplota −20 až +55 °C.

Výrobce dále uvádí, že 24V pohon umožňuje provoz i při výpadku elektrické sítě; podle podkladů dodavatele je k tomu potřeba volitelné záložní bateriové napájení, které není součástí sady. Pohon podporuje technologii CONNECT pro vzdálené ovládání přes gateway nebo místní nastavení přes CAME KEY a je testován na shodu s evropskými normami pro nárazové síly.

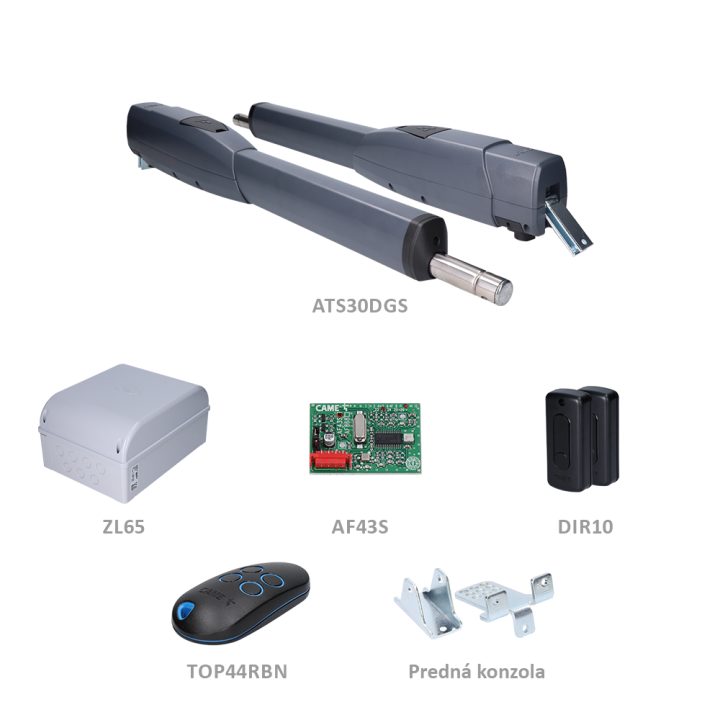

Obsah sady

• 2× pohon ATS30DGS (24 V DC, 80 W)
• 1× řídicí jednotka ZL65
• 1× rádiová karta AF43S
• 1× dálkový ovladač TOP44RBN
• 1 pár fotobuněk DIR10

Na co si dát pozor

Sada ATS30 SAFE existuje ve dvou napěťových provedeních. Tato varianta má motory na 24 V DC; provedení s motory ATS30AGS je na 230 V AC. Montážní rozměry A, B a E se řídí tabulkou výrobce podle požadovaného úhlu otevření.
