Sada CAME ATS50 SAFE LONG pro dvoukřídlou bránu do 5m/křídlo

Sada CAME ATS50 SAFE LONG slouží k automatizaci dvoukřídlé brány s křídly o délce až 5 m. Jejím základem jsou dva pohony ATS50DGS – nereverzní teleskopické převodové motory 24 V s enkodérem.

Pohony ATS50DGS

Výrobce pohon určuje pro křídlové brány s rozměrem C max. 200 mm. Přípustná hmotnost křídla klesá s jeho délkou:

• 5 m – 400 kg
• 4 m – 500 kg
• 3 m – 600 kg
• 2,5 m – 800 kg
• 2 m – 1000 kg

Motor je napájen 24 V DC, má výkon 80 W a maximální odběr 8 A. Tlačná síla se pohybuje v rozsahu 400–3000 N, otevření o 90° trvá 15–30 s. Výrobce uvádí nepřetržitý provoz, stupeň krytí IP54 a provozní teplotu −20 až +55 °C. Pohon je připraven pro technologii CAME Connect (vzdálené ovládání přes bránu nebo místně přes CAME KEY), pro zásuvnou kartu RIO System 2.0 (806SS-0040) a pro dvouvodičové propojení CXN BUS. Barva je šedá RAL 7024.

Řídicí jednotka ZL65

ZL65 je řídicí jednotka pro jedno- a dvoukřídlé křídlové brány s programovacím displejem, autodiagnostikou bezpečnostních prvků a vestavěným dekódováním rádiového signálu.

Složení sady

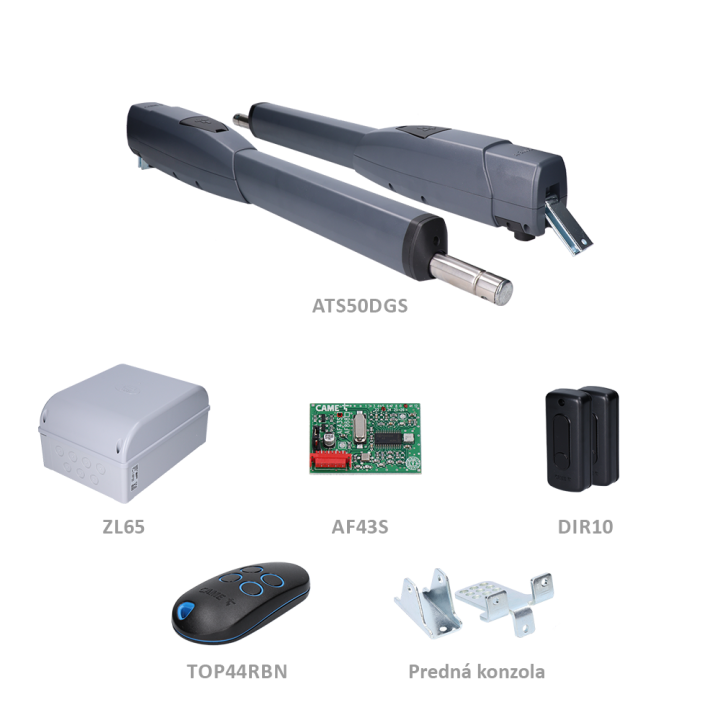

Podle údajů dodavatele sada obsahuje 2× pohon ATS50DGS, 1× řídicí jednotku ZL65, 1× přídavný přijímač AF43S, 1× dálkový ovladač a 1 pár fotobuněk DIR10.
