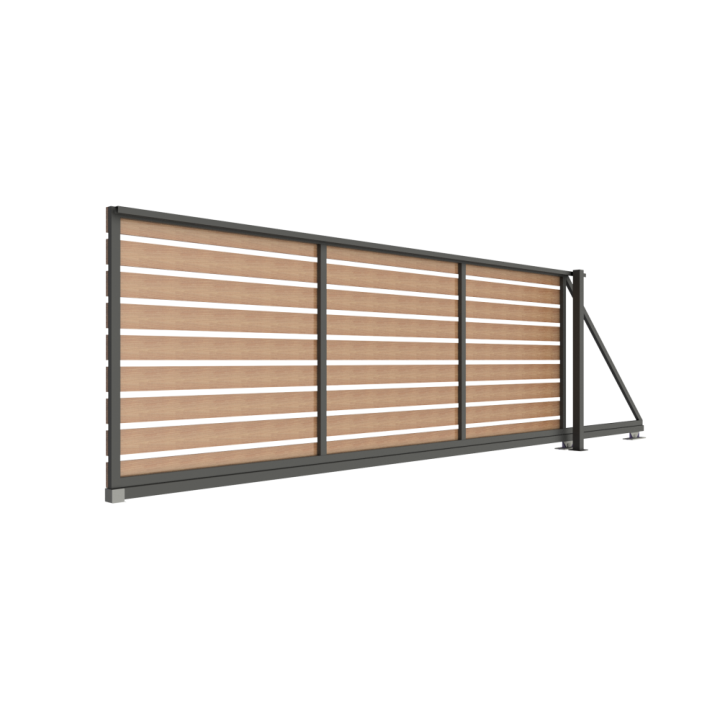

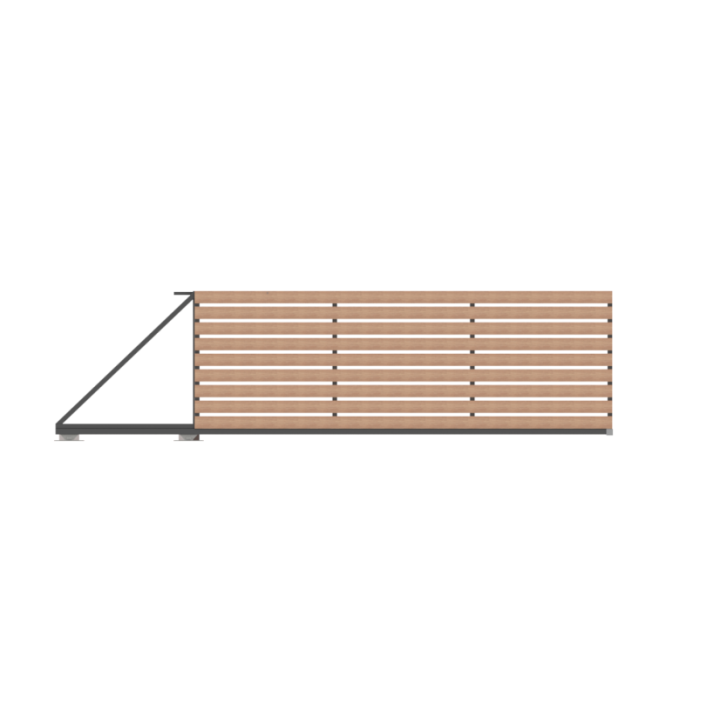

Samonosná posuvná brána pro výplň vodorovnými přisazenými latěmi

Svařovaný ocelový rám samonosné posuvné brány, připravený pro vlastní výplň. Brána jezdí na samonosném vozíku ve vodicím C profilu – bez kolejnice v zemi, průjezd zůstává rovný a volný a v zimě se nemusí čistit od sněhu a ledu.

Výplň si zvolíte sami

Rám je určen pro vlastní výplň dřevěnými, plastovými (WPC) nebo hliníkovými latěmi či plotovkami. Bránu tak sladíte s plotem do posledního detailu. Výplň není součástí dodávky.

Vodorovné přisazené latě

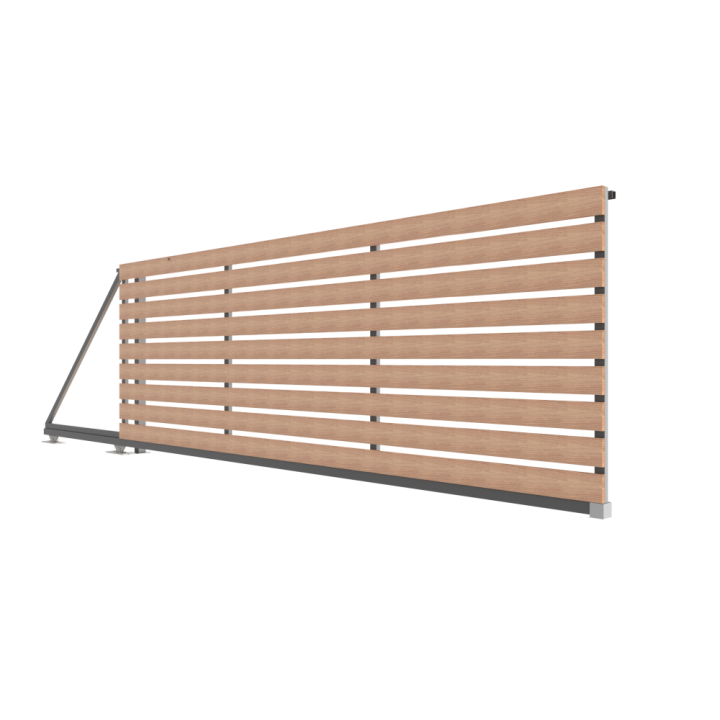

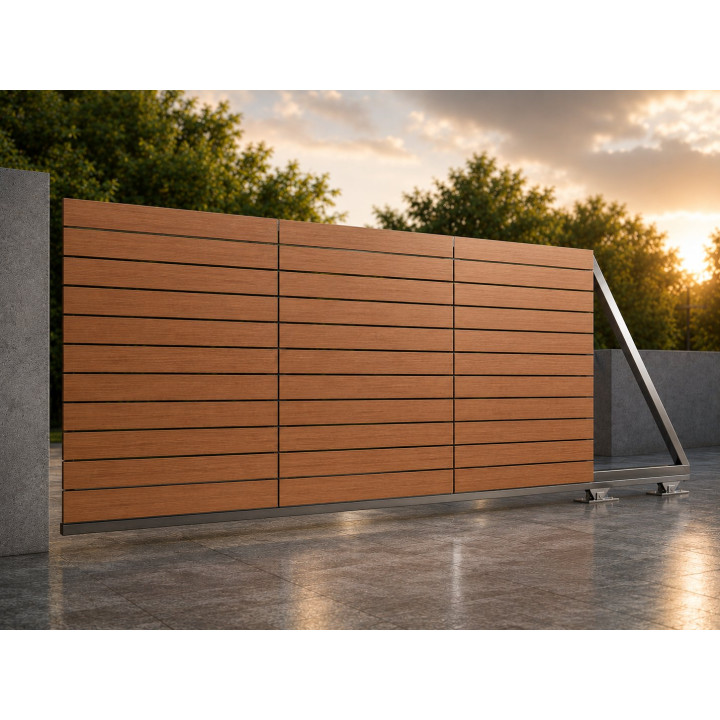

Latě se přišroubují na rám z jedné strany, takže z pohledové strany rám zakryjí a brána působí jako souvislá vodorovná plocha. Svislé výztuhy rámu jsou rozmístěné nejvýše po 150 cm, latě mají pevnou oporu po celé délce brány.

Ideální pro montáž svépomocí

Rám i sloupek přijdou z dílny hotové a svařené, s kompletním pojezdovým kováním. Na stavbě nic nevyrábíte – montáž zvládne zručný kutil s pomocníkem a běžným nářadím a ušetříte za montážní firmu.

• Základ – betonový základ pro pojezdový vozík a sloupek v linii plotu.
• Ukotvení – osazení vozíku a sloupku s navařenou patkou.
• Usazení brány – nasunutí vodicího C profilu do vozíku a seřízení chodu.
• Výplň – přišroubování latí podle vlastního návrhu.

Vedle otvoru musí být volný úsek plotu dlouhý jako celá brána (průjezd + 1/3), kam brána při otevření odjede.

Směr otevírání a doplňková výbava

Při objednávce zvolíte směr otevírání – na kterou stranu má brána odjíždět – a podle potřeby doplňkovou výbavu. Bránu tak dostanete připravenou přesně pro váš vjezd.

Konstrukce a kování

• Rám z jeklu 60 × 40 × 2 mm; u průjezdu nad 450 cm nebo výšky nad 160 cm z jeklu 60 × 60 × 2 mm.
• Svislé výztuhy nejvýše po 150 cm, diagonální výztuha v protiváze.
• Vodicí C profil 70 × 70 mm a samonosný vozík do 300 kg; u větších bran C profil 80 × 80 mm a vozík do 400 kg.
• Celková délka brány je průjezd + 1/3 na protiváhu.
• Sloupek 80 × 80 × 3 mm (větší brány 100 × 100 × 3 mm) s navařenou patkou, stříšky, U profil 40 × 40 × 3 mm.

Rozměry

Šířka průjezdu 300, 350, 400, 450 nebo 500 cm, výška brány 100–200 cm po 10 cm.

Povrchová úprava

• Bez povrchové úpravy – pro vlastní nátěr.
• Žárové zinkování – odolná protikorozní ochrana. Životnost obvyklého povlaku žárového zinku závisí na prostředí: v méně agresivní atmosféře se pohybuje kolem 50 až 100 let, v agresivní přímořské a průmyslové atmosféře nejméně 20 až 40 let.
• Duplex – žárový zinek a práškové lakování v odstínu RAL.

Maximální hmotnost výplně je přibližně 50 kg na metr průjezdu (u bran do průjezdu 5 m). Základní odstíny duplexu jsou RAL 7016, 9005, 8017 a 6005, jiné na dotaz. Na poptávku vyrobíme i atypické rozměry. Cena nezahrnuje montáž; kalkulaci montáže připraví obchodní oddělení. Záruka 2 roky.
