Sada pohonu ROGER KIT BH30/606/HS do posuvných bran do 600kg

Sada pohonu ROGER KIT BH30/606/HS slouží k automatizaci posuvných bran o hmotnosti až 600 kg. Varianta High Speed dosahuje rychlosti posuvu až 26 m/min, a proto se používá tam, kde je požadováno rychlé otevření průjezdu a častý provoz.

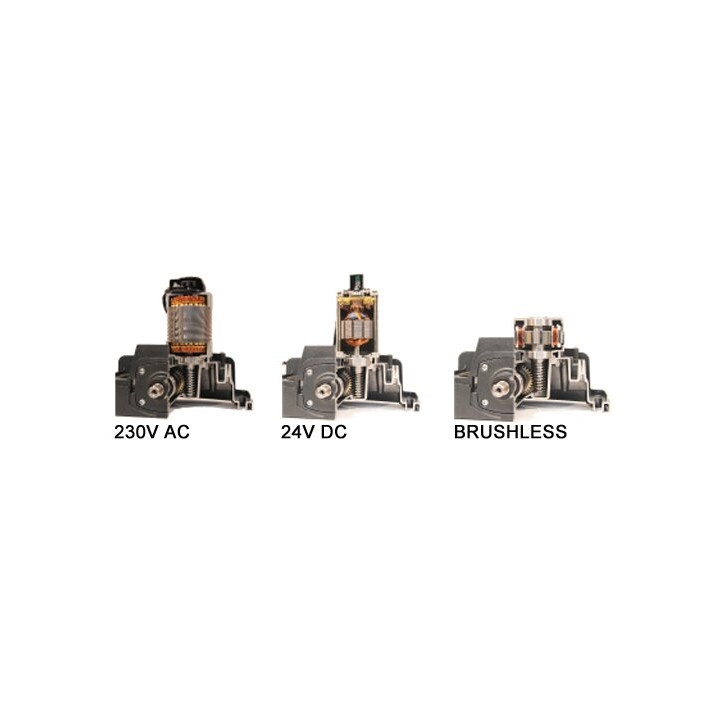

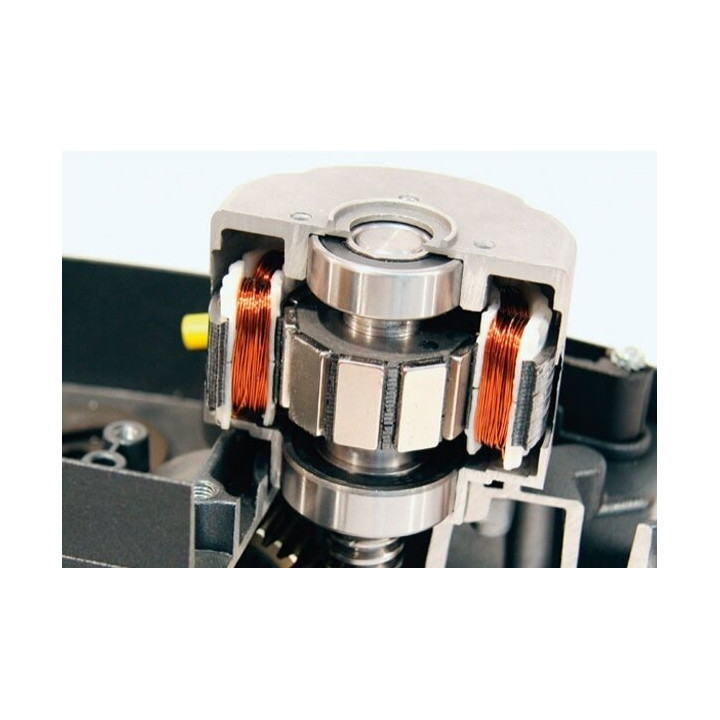

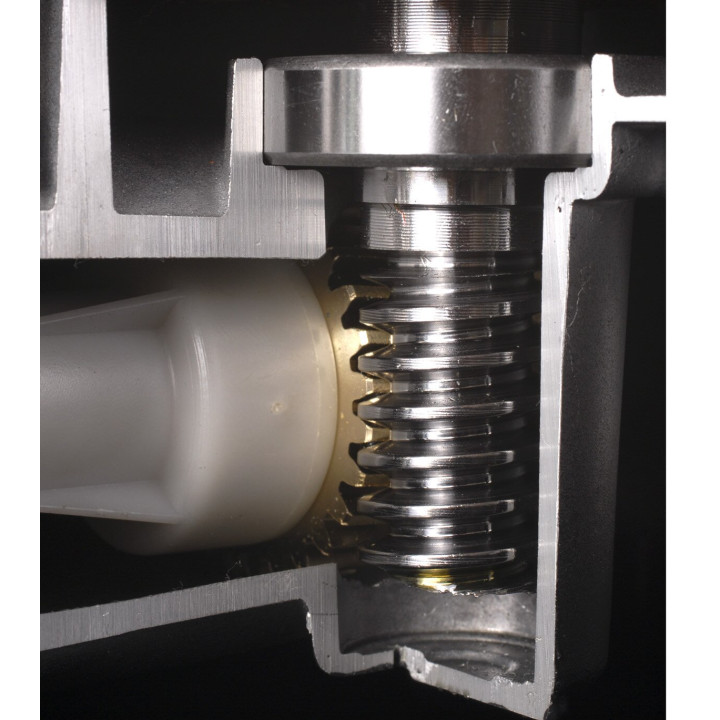

Pohon BH30/604/HS využívá 24V bezkartáčový motor. Konstrukce bez uhlíků omezuje počet opotřebovávaných částí motoru a umožňuje jeho nasazení v intenzivně zatěžovaných vjezdech. Rozjezd, pracovní rychlost i zpomalení před koncovou polohou řídí elektronika, takže se brána nepohybuje pouze způsobem zapnuto–vypnuto. Sílu lze přizpůsobit konkrétní instalaci v rozsahu 50–500 N.

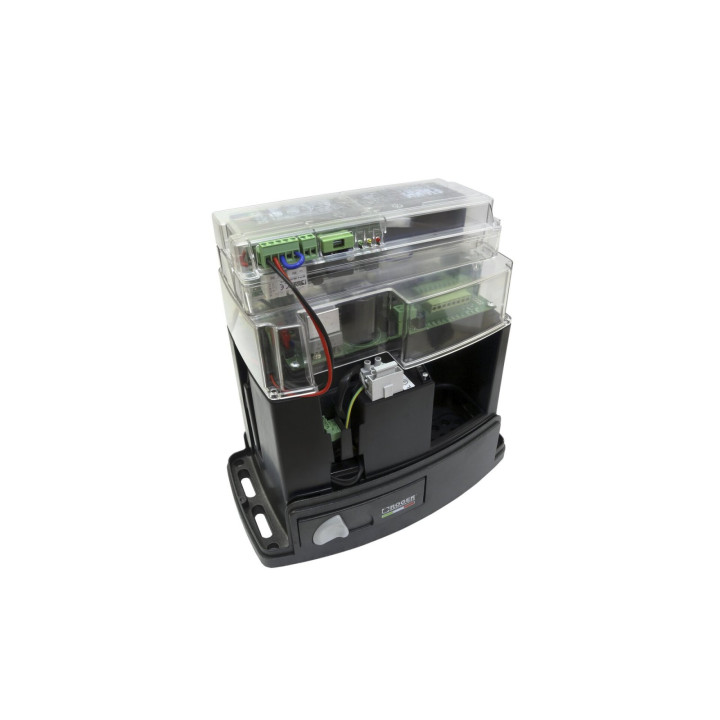

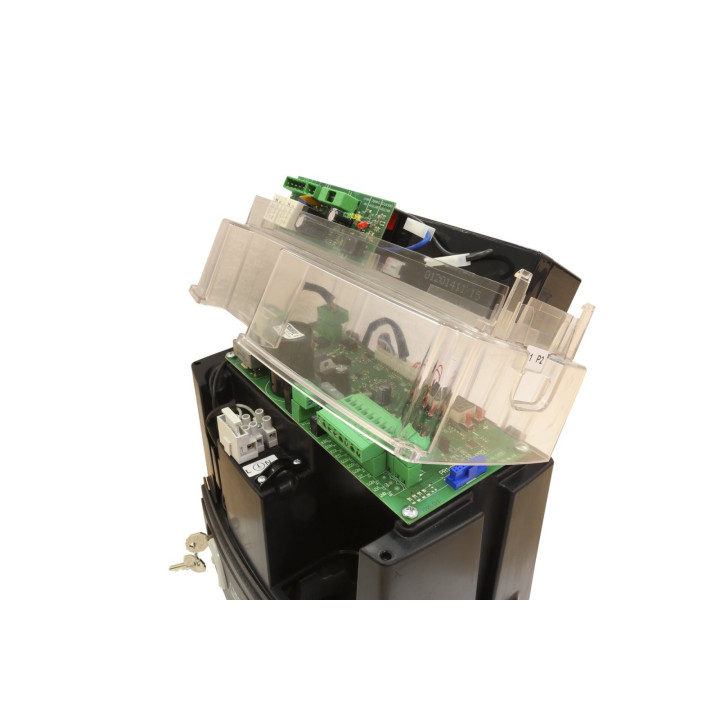

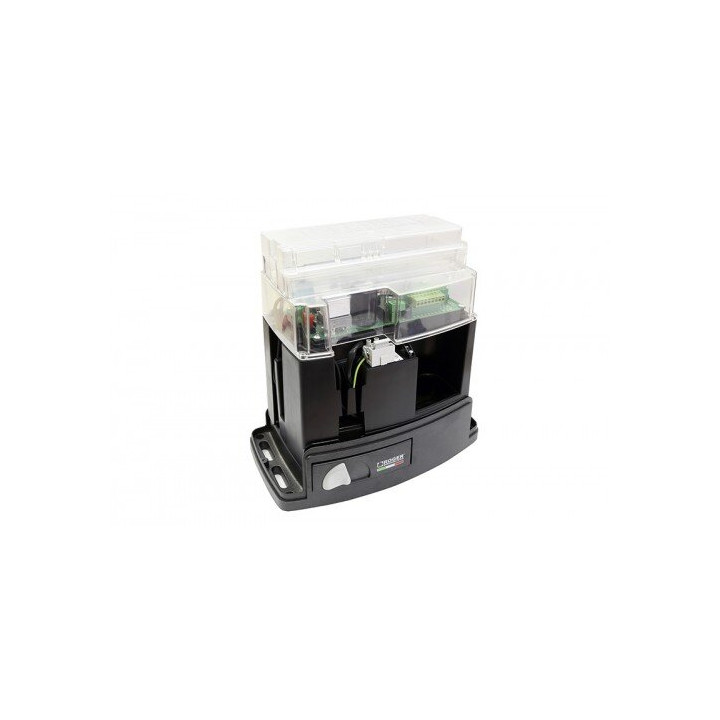

Součástí pohonu je digitální řídicí jednotka B70/1DC a nativní digitální enkodér. Enkodér během pohybu sleduje polohu a rychlost brány. Pokud řídicí jednotka vyhodnotí překážku nebo neobvyklý odpor, pohyb zastaví a reaguje podle zvoleného nastavení. Koncové polohy jsou snímány magnetickým koncovým spínačem, který nevyžaduje mechanické sepnutí.

Řídicí jednotka umožňuje nastavit automatické zavření, krokové ovládání, zpomalení před koncem dráhy nebo částečné otevření pro průchod pěších. Druhý kanál ovladače lze podle zapojení využít například k ovládání osvětlení. K dispozici jsou také provozní statistiky, mezi které patří počet pracovních hodin motoru, provedených cyklů a zapnutí řídicí jednotky.

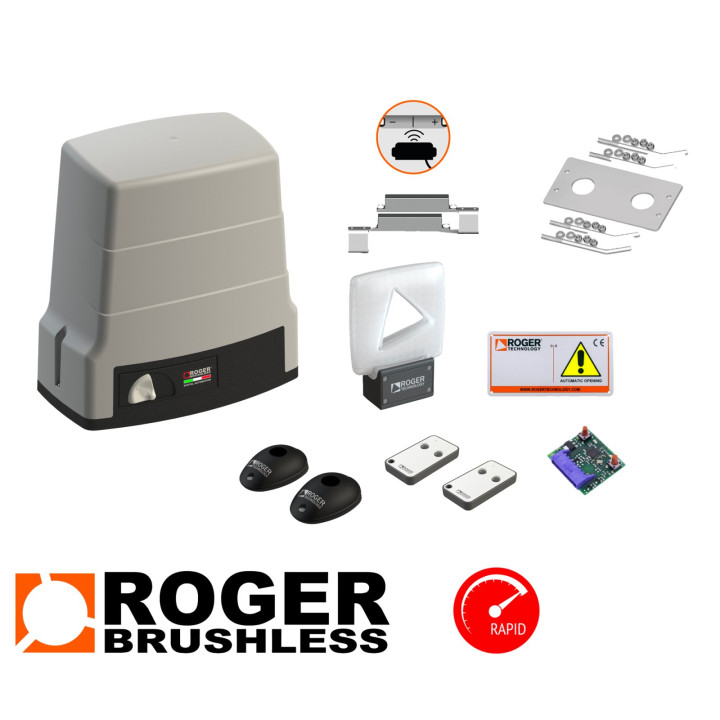

Obsah sady

• 1× pohon BH30/604/HS,
• 1× vestavěná řídicí jednotka B70/1DC,
• 1× zásuvný dvoukanálový přijímač H93/RX22A/I, 433,92 MHz,
• 2× dvoukanálový dálkový ovladač SYNUS/2,
• 1× pár synchronizovaných fotobuněk R90/F4ES,
• 1× výstražný LED maják FIFTHY/24 s integrovanou anténou,
• 2× klíč pro ruční odblokování,
• 1× výstražná tabulka automatického otevírání,
• kotevní deska, kotvy a prvky magnetického koncového spínače.

Ozubený hřeben není v uvedeném obsahu sady a volí se samostatně podle konstrukce a délky brány. Výstupní pastorek pohonu odpovídá provedení Z15, modul 4.

Montáž a záložní provoz

Před montáží je nutné ověřit nejen hmotnost brány, ale také její délku, mechanický odpor, rovnost dráhy a četnost používání. Brána se musí pohybovat plynule ručně ještě před připojením pohonu. Elektrické zapojení, nastavení síly a kontrolu bezpečnostních prvků se doporučuje svěřit kvalifikovanému montážnímu technikovi.

Při výpadku napájení lze převodovku mechanicky odblokovat dodaným klíčem a bránu ovládat ručně. Pohon lze rovněž rozšířit o záložní baterie. Pro jejich připojení je potřebná nabíjecí karta B71/BC; baterie ani nabíjecí karta nejsou součástí základní sady.
