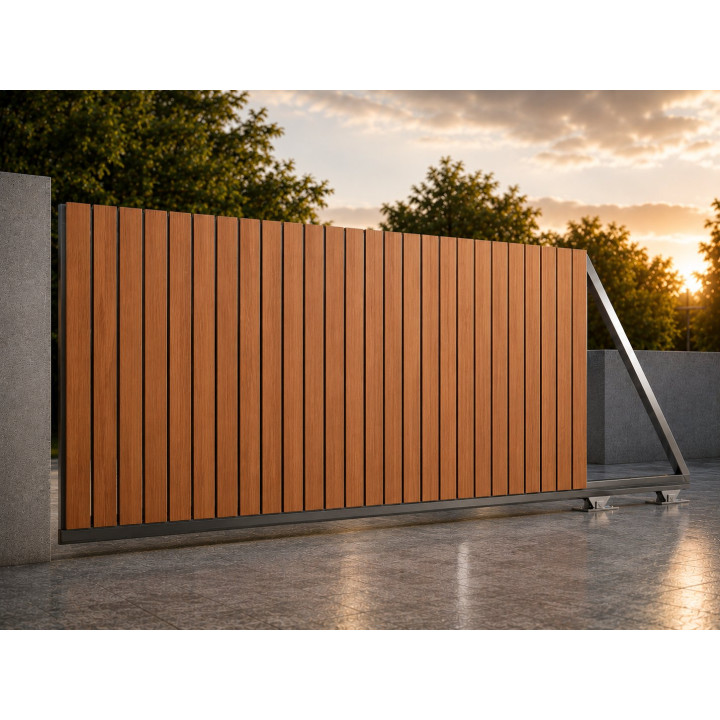

Samonosná posuvná brána pro výplň SVISLÝMI, přisazenými latěmi

Svařovaný ocelový rám samonosné posuvné brány, připravený pro vlastní výplň. Brána jezdí na samonosném vozíku ve vodicím C profilu – bez kolejnice v zemi, průjezd zůstává rovný a volný a v zimě se nemusí čistit od sněhu a ledu.

Výplň si zvolíte sami

Rám je určen pro vlastní výplň dřevěnými, plastovými (WPC) nebo hliníkovými latěmi, vypalovanými či perforovanými plechy a podobnými materiály. Bránu tak sladíte s plotem do posledního detailu. Výplň není součástí dodávky.

Svislé přisazené latě

Latě se přišroubují na rám z jedné strany a přesahují přes něj. Rám je proto o 150 mm nižší než výška brány a latě tvoří její horní hranu – z pohledové strany rám nevidíte. Svislé výztuhy rámu jsou rozmístěné nejvýše po 150 cm.

Ideální pro montáž svépomocí

Rám i sloupek přijdou z dílny hotové a svařené, s kompletním pojezdovým kováním. Na stavbě nic nevyrábíte – montáž zvládne zručný kutil s pomocníkem a běžným nářadím a ušetříte za montážní firmu.

• Základ – betonový základ pro pojezdový vozík a sloupek v linii plotu.
• Ukotvení – osazení vozíku a sloupku s navařenou patkou.
• Usazení brány – nasunutí vodicího C profilu do vozíku a seřízení chodu.
• Výplň – přišroubování latí podle vlastního návrhu.

Vedle otvoru musí být volný úsek plotu dlouhý jako celá brána (průjezd + 1/3), kam brána při otevření odjede.

Směr otevírání a doplňková výbava

Při objednávce zvolíte směr otevírání – na kterou stranu má brána odjíždět – a podle potřeby doplňkovou výbavu. Bránu tak dostanete připravenou přesně pro váš vjezd.

Konstrukce a kování

• Rám z jeklu 60 × 40 × 2 mm; u průjezdu nad 450 cm nebo výšky nad 160 cm z jeklu 60 × 60 × 2 mm.
• Svislé výztuhy nejvýše po 150 cm, diagonální výztuha v protiváze.
• Vodicí C profil 70 × 70 mm a samonosný vozík do 300 kg; u větších bran C profil 80 × 80 mm a vozík do 400 kg.
• Celková délka brány je průjezd + 1/3 na protiváhu.
• Sloupek 80 × 80 × 3 mm (větší brány 100 × 100 × 3 mm) s navařenou patkou, stříšky, U profil 40 × 40 × 3 mm.

Rozměry

Šířka průjezdu 300, 350, 400, 450 nebo 500 cm, výška brány 100–200 cm po 10 cm.

Povrchová úprava

• Bez povrchové úpravy – pro vlastní nátěr.
• Žárové zinkování – odolná protikorozní ochrana na desítky let.
• Duplex – žárový zinek a práškové lakování v odstínu RAL.
