Pákový pohon MEWAKIT3 (pro jednokřídlovou bránu do 4m/křídlo)

Key Automation MEWAKIT3 je sada pro automatizaci jednokřídlé otočné brány s délkou křídla do 4 m. Základem je samosvorný elektromechanický pohon MEWA SN-50 s kloubovým ramenem a motorem 230 V AC, určený pro neintenzivní provoz. Zesílené kloubové rameno je vhodné i pro široké úhly otevření.

Pohon MEWA SN-50

Pohon má kroutící moment 400 Nm, otevření na 90° trvá 18 s a je určen pro 20 cyklů za hodinu. Napájení je 230 V AC 50/60 Hz, odběr 1,5 A, příkon 340 W, kondenzátor 12 µF a tepelná ochrana 150 °C. Koncové polohy otevření a zavření nastavují elektrické koncové spínače. Krytí je IP43, pracovní teplota −20 až +55 °C, rozměry 330 × 187 × 157 mm.

Nejvyšší přípustná hmotnost křídla je 800 kg; skutečný limit závisí na délce křídla, před objednávkou ho doporučujeme ověřit. Tvar a výška brány i vítr mohou přípustné hodnoty výrazně snížit. Při výpadku proudu se pohon odblokuje dodaným klíčem a křídlem lze pohnout ručně.

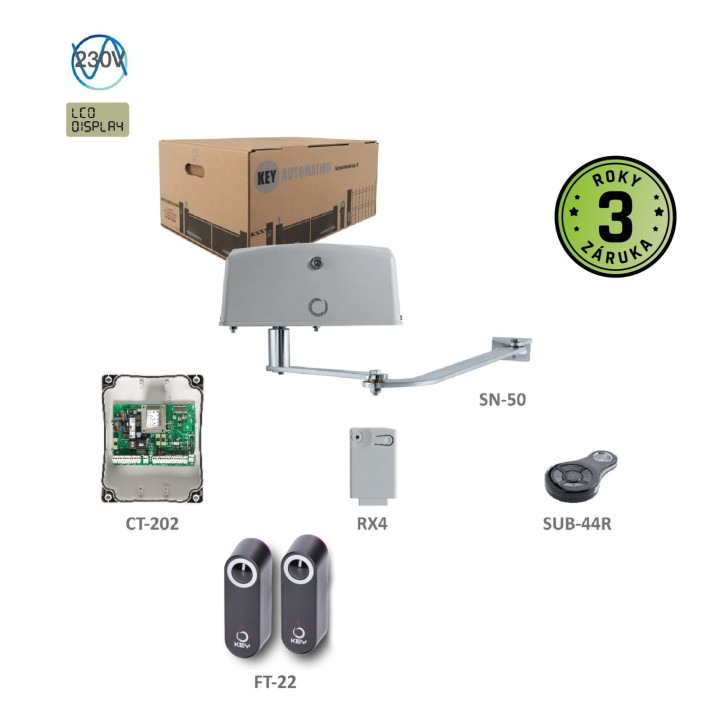

Obsah sady

• 1× pohon MEWA SN-50
• 1× řídicí jednotka CT-202
• 1× přijímač RX4
• 1 pár fotobuněk FT-22
• 1× dálkový ovladač SUB-44R

Pohon MEWA SN-50 se vyrábí v pravém (SN50DX) a levém (SN50SX) provedení; pro dvoukřídlou bránu je potřeba druhý pohon.
