Sestava RAY42 pro jednokřídlovou bránu do 4 m/křídlo

Kód: 666.001.092 Key Automation S.r.l.

RAY42 KIT pro jednokřídlovou bránu do 4 m/křídlo
RAY42 KIT pro jednokřídlovou bránu do 4 m/křídlo

1 2

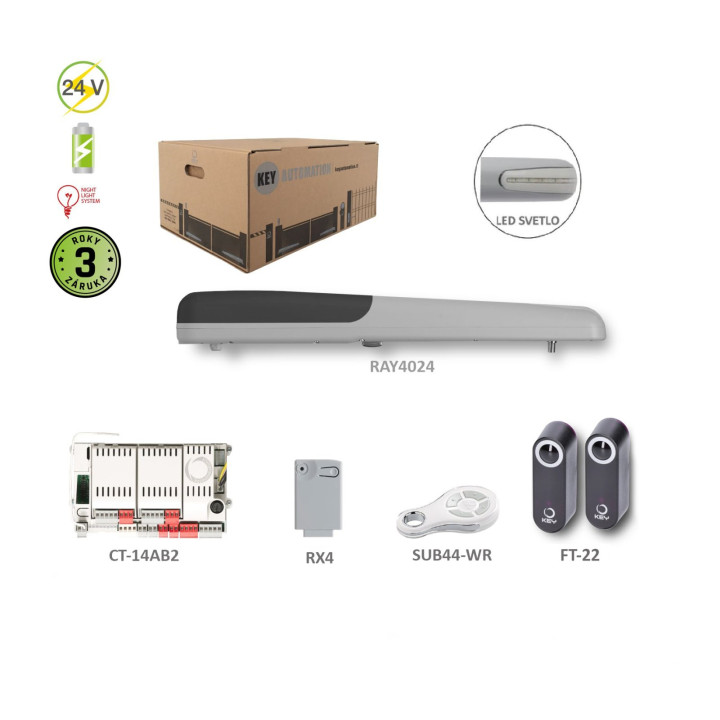

Sestava pro automatizaci jednokřídlé brány s elektromechanickým pohonem RAY4024 24 V (120 W, 2000 N), řídicí jednotkou 14AB2, přijímačem RX4, ovladačem a fotobuňkami. Pro křídla do 4 m nebo do 600 kg.
14 338,00 Kč

Bez DPH: 11 849,59 Kč

Uvedená cena je včetně DPH.

SKLADEM U DODAVATELE

Hlavní sklad
0 ks
Sklad dodavatele
6 ks

Můžeme odeslat již 12. listopadu 2026

Hmotnost: 12,73 kg Rozměry: 102,0 × 24,5 × 22,0 cm

Typ přepravy: Nadrozměrná doprava

Sestava RAY42 slouží k automatizaci jednokřídlé brány. Základem je elektromechanický pohon RAY4024 s motorem 24 V DC.

Obsah sestavy

Pohon

Pohon RAY4024 má motor 24 V DC s enkodérem, příkon 120 W, odběr 5 A, tažnou sílu 2 000 N, rychlost 1,5 cm/s, intenzitu provozu 80 % a dobu otevření na 90° 20–25 s. Krytí je IP44, provozní teplota −20 až +55 °C, rozměry 844 × 100 × 104 mm a hmotnost 9,3 kg. Převody jsou kovové a pohon má integrované LED osvětlení. Pohon je vhodný i pro instalace v bytových domech.

Limity použití

Pohon je určen pro křídla o délce do 4 m nebo hmotnosti do 600 kg na křídlo. Obě hodnoty neplatí současně – přípustná hmotnost klesá s rostoucí délkou křídla. Tvar a výška brány a povětrnostní podmínky mohou limity dále výrazně snížit; do větrných oblastí se doporučují pohony 230 V AC.

Řídicí jednotka

Jednotka 14AB2 je řídicí jednotka v krabici pro dva motory 24 V DC.
