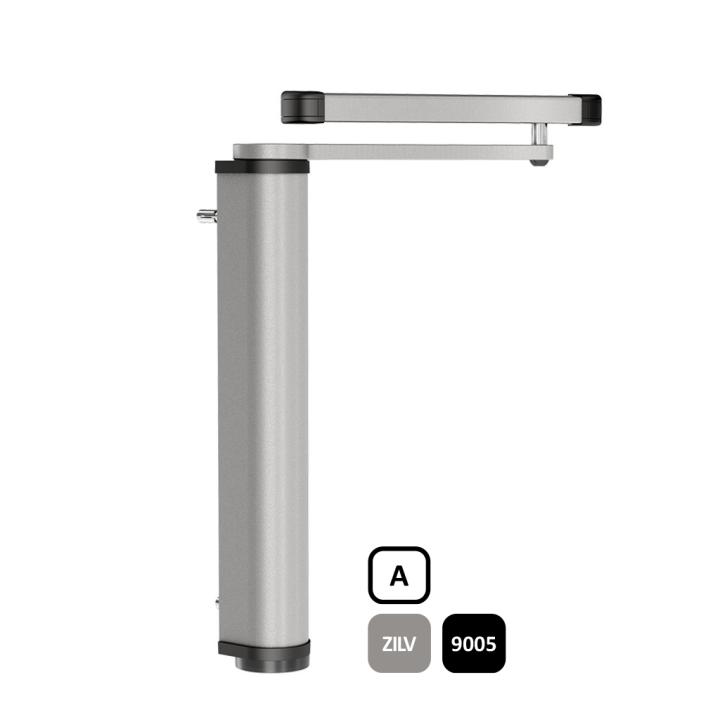

LOCINOX VENUS motorový zavírač branky do 100 kg, A – kloubové rameno, RAL 9005

Pohon pro křídlové branky do 100 kg ve verzi A s kloubovým ramenem slouží k automatizaci jednokřídlých branek pro pěší. Je určen pro křídla do 1400 mm šířky a 100 kg hmotnosti a je oboustranný, tedy použitelný pro levé i pravé otevírání.

Konstrukce

Motor, převodovka, řídicí elektronika, napájecí zdroj a výstražné světlo jsou uzavřené v jednom krytu z eloxovaného hliníku; převodovka je ocelová. Pohon používá bezkartáčový motor s krouticím momentem 150 Nm. Napájí se přímo ze sítě 110–240 V AC, samostatná řídicí jednotka se proto neinstaluje. Krytí je IP54 a provozní teplota od −30 °C do +70 °C. Pohon je odzkoušen na 500 000 cyklů.

Provoz a bezpečnost

Pohon má integrovanou detekci překážky s reverzací – při kontaktu s překážkou změní směr pohybu. Motor je reverzibilní, takže při výpadku proudu lze branku otevřít ručně. Proto se doporučuje kombinovat pohon se zámkem, který branku drží v zavřené poloze. Nastavení probíhá přes mobilní aplikaci. Pro připojení příslušenství (klávesnice, elektrický zámek či zádržný magnet) jsou k dispozici 3 vstupy a 3 výstupy 24 V DC s celkovým výkonem max. 48 W.

Montáž

Pohon se montuje na sloupek o profilu 80 × 80 mm, na sloupek 60 mm s adaptérovou deskou, která se dodává samostatně (Adaptér LOCINOX pro montáž pohonu VENUS (RAL9005)). Maximální úhel otevření je 175°. Kryt je v barvě RAL 9005 (černá).
