Podzemní motor BIG-FAB METRO pro křídlovou bránu do 5m/křídlo

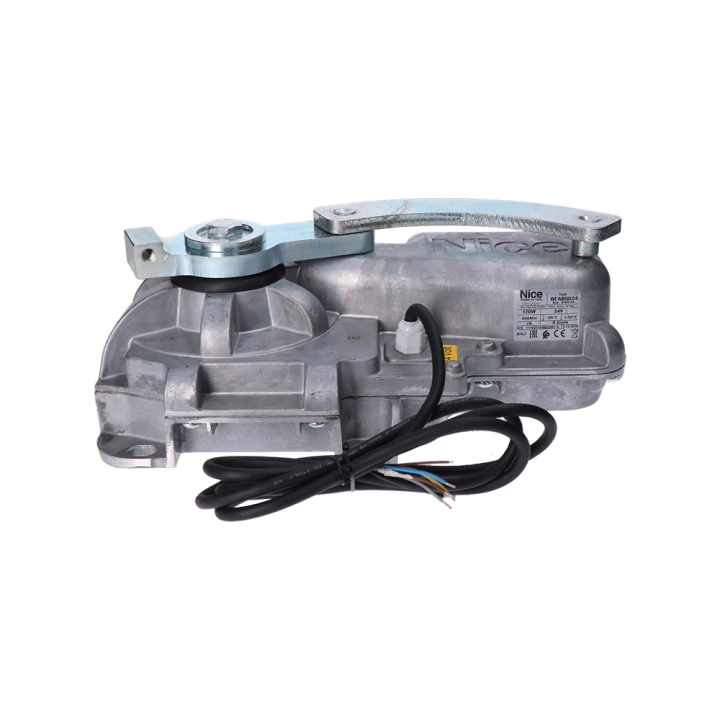

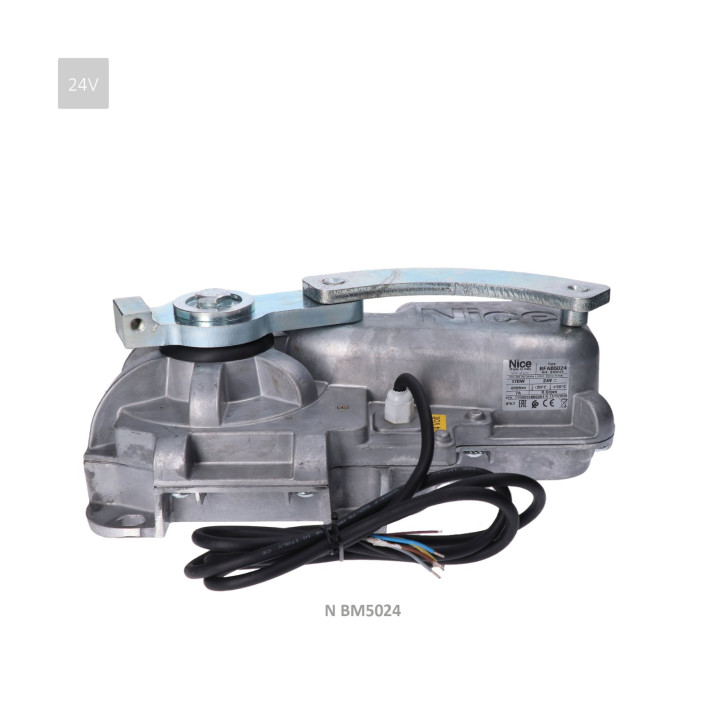

Nice BIG-FAB METRO (kód BM5024) je podzemní elektromechanický pohon pro jedno křídlo otočné brány. Pohon se ukládá do základového boxu v zemi pod pantem křídla, takže na bráně ani na sloupku nejsou vidět žádné části pohonu. Napájí ho externí řídicí jednotka, se kterou se propojuje kabelem včetně signálu enkodéru.

Technické údaje

Pohon pracuje na 24 V, špičkový příkon je 170 W, maximální moment 400 Nm a jmenovitý moment 100 Nm. Je určen pro 45 cyklů za hodinu při jmenovitém momentu, má krytí IP67 a pracovní teplotu −20 až +55 °C. Standardní rozsah otevření je 0–110°, s příslušenstvím BMA1 až 360°.

Přípustná hmotnost křídla závisí na jeho délce; před objednávkou ji doporučujeme ověřit. Silný vítr v místě instalace může přípustné hodnoty výrazně snížit.

Montáž a příslušenství

Pohon se dodává bez základového boxu; k němu je určena nerezová základová krabice BFABBOXI5. Ze základové jámy je potřeba vyvést odvodnění, aby se v boxu nedržela voda; kabely se uvnitř boxu nespojují, slouží k tomu samostatná odbočná krabice. Pohon se řídí jednotkou Nice MC824H. Při výpadku proudu se pohon uvolní klíčem a křídlem lze pohnout ručně.

Volitelné příslušenství:

• BMA1 – zařízení pro otevření až o 360°
• BMA3 – odblokování pákou
• PLA10 – elektrický zámek 12 V svislý
• PLA11 – elektrický zámek 12 V vodorovný

Instalaci provádí odborně způsobilá osoba; první servisní prohlídka je předepsána nejpozději 6 měsíců po uvedení do provozu.
