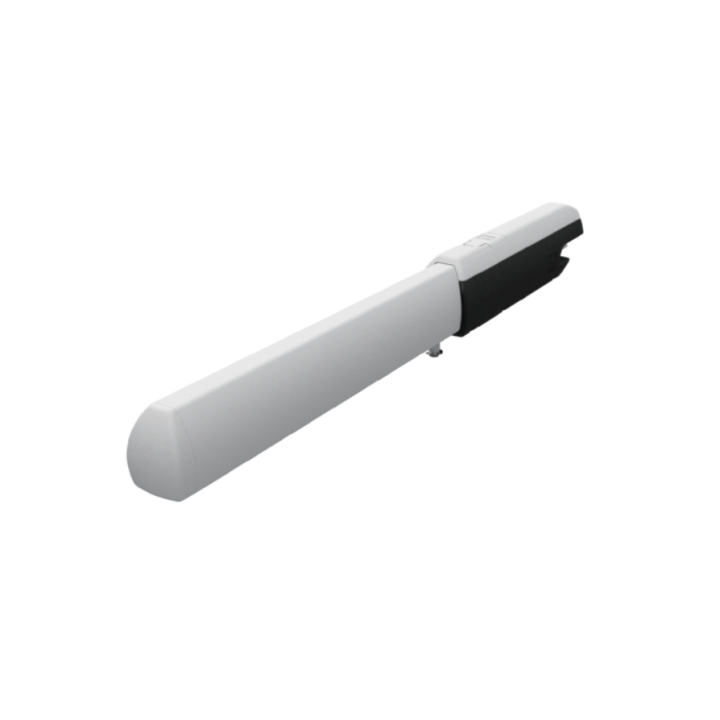

Samostatný pohon ATI 5000 230V pro max 5 m/křídlo (ATI 5000)

ATI 5000 je elektromechanický převodový pohon s napájením 230 V AC pro automatizaci křídlových bran s delšími křídly. Je určen pro křídla do 5 m a 400 kg; u kratších křídel zvládne vyšší hmotnost – 4 m / 500 kg a 3 m / 600 kg. Používá se u rodinných domů i větších obytných objektů.

Konstrukce

Pohon má nereverzibilní převodovku a rám z hliníku litého pod tlakem. Řada ATI pracuje s amperometrickou detekcí překážky – řídicí jednotka vyhodnocuje odběr proudu motoru a při odporu v dráze křídla reaguje.

Provozní údaje

Otevření křídla o 90° trvá 30–40 s, intenzita provozu je 15 cyklů za hodinu. Pohon má krytí IP44 a je určen pro provoz v rozsahu teplot −20 až +55 °C; motor chrání tepelná pojistka.

Řízení

Pohon se zapojuje do řídicí jednotky 230 V. K pohonu se hodí řídicí jednotky 801QA-0110 (základní multifunkční), 801QA-0120 (s CXN BUS) a 801QA-0130 (s grafickým programováním a časovačem). Pohon je dále kompatibilní s technologií CAME CONNECT pro vzdálenou správu a s kartami systému RIO System 2.0.

Odblokování a zámky

Jako samostatné příslušenství je k dispozici odblokovací skříňka 001H3000, elektrické zámky 001LOCK81 a 001LOCK82 a zámková vložka 001D001.

Montáž

Před instalací se doporučuje ověřit, zda konstrukce sloupku a umístění pantů umožňují dodržet montážní kóty pro otevření křídla.
