Sada pro dvoukřídlou bránu do 2,3 m/křídlo (SFABKit2024BD)

Sada SFAB2024BDKCE slouží k automatizaci dvoukřídlé otočné brány pomocí dvou podzemních převodových motorů SFAB2024. Motory se instalují do základové skříně pod úroveň terénu, takže nad zemí nejsou vidět.

Motor SFAB2024

SFAB2024 je elektromechanický převodový motor s motorem 24 V DC, napájený z externí řídicí jednotky. Jde o verzi bez enkodéru, kterou výrobce určuje pro řídicí jednotky MC424; s nekompatibilní řídicí jednotkou se motor používat nesmí. Výrobce jej určuje k automatizaci bran a vrat s otočnými křídly výhradně v rezidenčním prostředí.

Křídlo lze otevírat v rozsahu 0–90° nebo 0–180° (±10°); mezipolohy mezi 90° a 180° nejsou možné. Při výpadku proudu lze motor odblokovat příslušným klíčem a křídlo ovládat ručně. Krytí motoru je IP67.

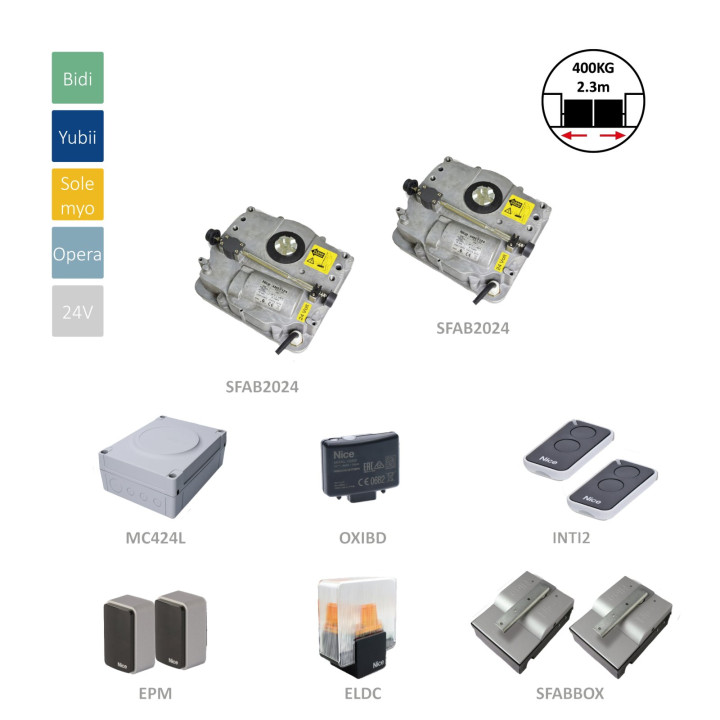

Složení sady podle údajů dodavatele

• 2× podzemní motor SFAB2024
• 1× řídicí jednotka MC424L
• 2× INTI2
• 1× přijímač OXIBD
• 1 pár EPM
• 1× ELDC
• 2× SFABBOX

Dodavatel uvádí sadu pro křídla do 2,3 m. Před montáží je nutné ověřit, že rozměry a hmotnost křídla odpovídají limitům v návodu výrobce a že konstrukce brány je pro automatizaci mechanicky vhodná.

Technické údaje motoru SFAB2024 (dle výrobce)

Hodnoty platí při teplotě okolí 20 °C (±5 °C).
