Sada pohonů HOPPBDKCE pro dvoukřídlou bránu do 2,4 m/křídlo

HOPP je řada převodových pohonů s kloubovým ramenem pro vnější montáž, určená k automatizaci rezidenčních i průmyslových křídlových bran a vrat. Pohony mají robustní hliníkové rameno a výrobce je uvádí jako vhodné pro intenzivní používání. Každý pohon tvoří stejnosměrný motor s převodovkou a mechanismem pro ruční odblokování.

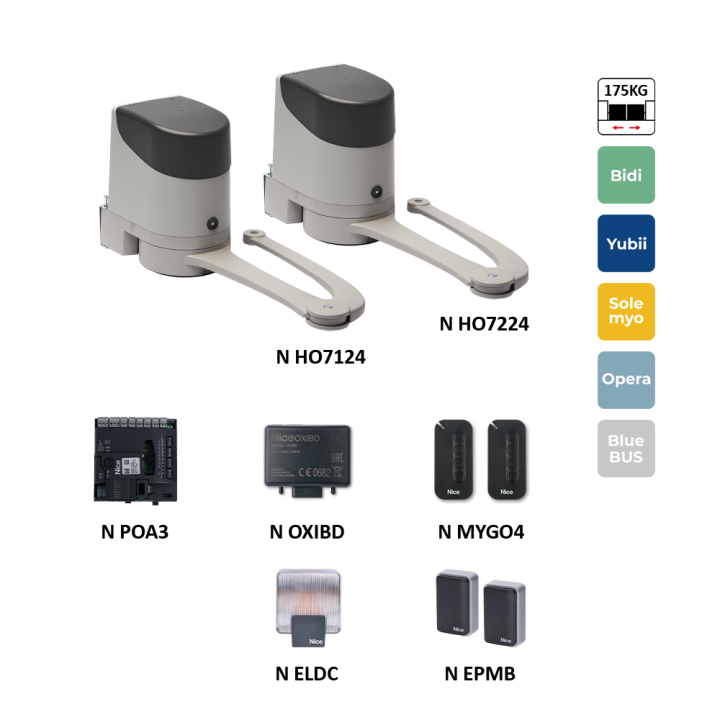

Složení sady

Podle údajů dodavatele sada obsahuje:

• 1× pohon HO7124 s vestavěnou řídicí jednotkou
• 1× pohon HO7224 bez řídicí jednotky
• 2× dálkový ovladač MYGO4
• 1× přijímač OXIBD
• 1 pár fotobuněk EPMB
• 1× maják ELDC

Limity použití

Výrobce uvádí použití pro křídla o hmotnosti do 250 kg při délce do 1,5 m a do 160 kg při délce do 2,4 m. Špičkový moment je 250 Nm, jmenovitý 100 Nm. Maximální frekvence je 35 cyklů za hodinu a nejdelší nepřetržitý chod 10 minut (při jmenovitém momentu; při maximální teplotě 25 cyklů/h a 8 minut).

Řídicí jednotka

Řídicí jednotka je vestavěná v pohonu HO7124 a je připravena pro připojení zařízení systému Opera, systému BlueBUS a solárního systému Solemyo. Výstup BlueBUS unese až 12 jednotek. Jednotka se sama naučí připojená zařízení, typ zařízení na vstupu STOP, dráhu brány (a z ní vypočítá body zpomalení a částečného otevření) i provoz s jedním nebo dvěma motory. Nabízí 8 funkcí typu zapnuto/vypnuto a 8 nastavitelných funkcí a umožňuje naprogramovat 6 rychlostí. Výstup pro maják je určen pro maják ELDC nebo žárovku 12 V / 21 W, k dispozici je i výstup pro elektrický zámek 12 V.

Do pohonu HO7124 lze vložit záložní baterii PS124 (volitelné příslušenství), díky níž automatizace zvládne při výpadku proudu několik pohybů. Bez napájení lze pohon odblokovat klíčem a bránu otevřít ručně.

Montáž

Pohon se montuje svisle pomocí vlastní upevňovací desky. Stupeň krytí je IP54 (s neporušeným krytem), provozní teplota −20 až +55 °C – při nízkých teplotách klesá účinnost pohonu. Pohon není určen do silně kyselého, slaného nebo výbušného prostředí.
