Pohon pro automatické teleskopické posuvné dveře 1+1 křídlo L=2825 mm (do 100+100 kg)

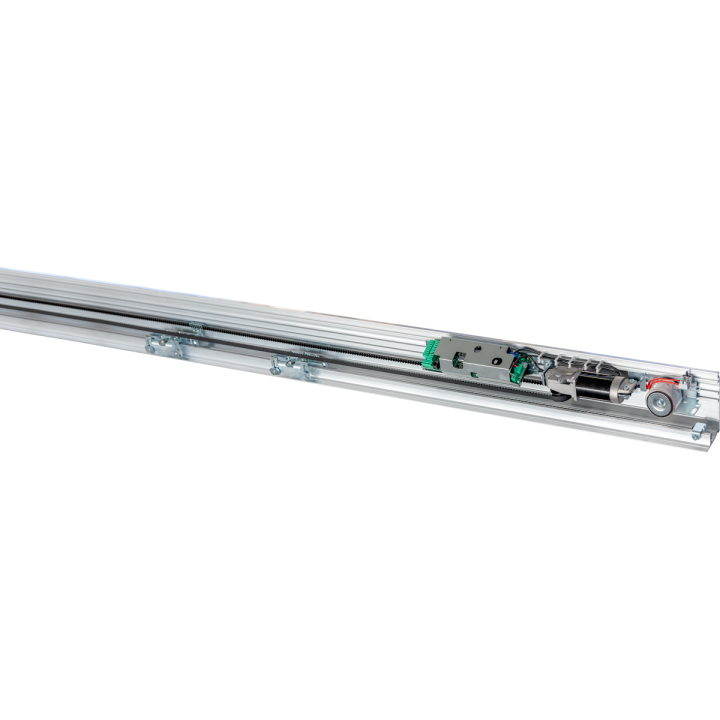

Key Automation LEV2831LT je předmontovaný pohon řady LEVANTE pro teleskopické posuvné dveře s uspořádáním křídel 1+1. Jde o automatiku vyráběnou na míru v délce 2825 mm s integrovaným LED osvětlením.

Použití

Teleskopické uspořádání 1+1 znamená dvě křídla, která se při otevírání zasouvají za sebe na jednu stranu. Takové řešení se používá tam, kde vedle otvoru není dost místa pro odsunutí jednoho širokého křídla. Hmotnost jednoho křídla nesmí přesáhnout 100 kg (celkem 100 + 100 kg). Pracovní cyklus je 100 %.

Technické údaje

• řídicí jednotka: CTLEVL
• napájení: 230 V AC, 50/60 Hz
• jmenovitý příkon: 130 W
• max. hmotnost křídel: 100 + 100 kg
• integrované osvětlení: 1, teplota chromatičnosti 3000 K
• stupeň krytí: IP22 (určeno do interiéru nebo chráněného prostoru)
• provozní teplota: −20 až +55 °C
• třída izolace: I
• rozměry výrobku (Š × H × V): 90 × 242 × 2830 mm
• rozměry balení: 184 × 2825 × 200 mm

Náhradní díly

K této verzi patří mimo jiné náhradní spoj pohyblivého řemene pro teleskopické provedení (999BLOC000B00), vozíky (999CARR003A00), koncové spínače (999FINE003A00), motor (999MOTO024A00, Motor 24V s enkodérem pro automatické dveře LEVANTE), řemenice (999PULE004A00) a kolečka vozíků (999RUOT000A00).

Montáž

Instalace se provádí podle návodu výrobce 580LEVT pro teleskopické verze. Automatické dveře musí po montáži splňovat požadavky na bezpečnost provozu; montáž a nastavení se doporučuje svěřit odborně způsobilé firmě.
