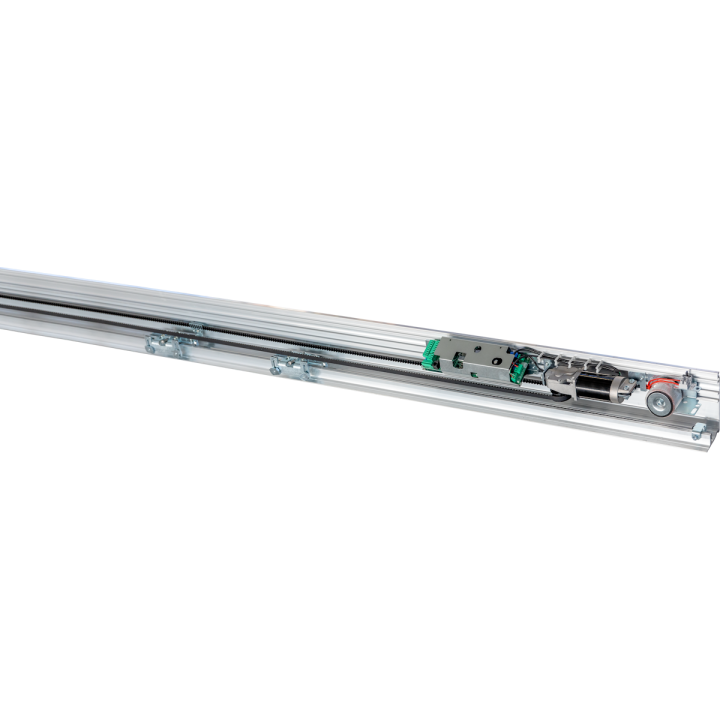

Pohon pro automatické dveře dvoukřídlé (L=3700mm)

Key Automation LEV3702L je předmontovaný pohon řady LEVANTE pro automatické posuvné dveře se dvěma křídly. Dodává se v délce 3700 mm a má integrované LED osvětlení.

Použití

Pohon je určen pro pěší vstupy s dvoukřídlými posuvnými dveřmi, u nichž hmotnost jednoho křídla nepřesahuje 120 kg (celkem 120 + 120 kg). Pracovní cyklus je 100 %. Délku pohonu je nutné zvolit podle šířky dveřního otvoru a křídel.

Technické údaje

• řídicí jednotka: CTLEVL
• napájení: 230 V AC, 50/60 Hz
• jmenovitý příkon: 130 W
• max. hmotnost křídel: 120 + 120 kg
• integrované osvětlení: 1, teplota chromatičnosti 3000 K
• stupeň krytí: IP22 (určeno do interiéru nebo chráněného prostoru)
• provozní teplota: −20 až +55 °C
• třída izolace: I
• rozměry výrobku (Š × H × V): 90 × 168 × 3750 mm

Náhradní díly a příslušenství

K řadě LEVANTE patří mimo jiné náhradní vozíky (999CARR003A00), koncové spínače (999FINE003A00), motor (999MOTO024A00, Motor 24V s enkodérem pro automatické dveře LEVANTE), řemenice (999PULE004A00), kolečka vozíků (999RUOT000A00), řídicí skupina s podporou LED (999CTLEVL) a transformátorová skupina (999TRASLEV). Pro LED osvětlení je u všech řídicích jednotek kromě jednotek BOXLED povinný regulátor napětí 900CTLIGHT2 (24 V DC, max. 30 W).

Montáž

Instalace se provádí podle návodu výrobce 580LEV. Automatické dveře musí po montáži splňovat požadavky na bezpečnost provozu; montáž a nastavení se doporučuje svěřit odborně způsobilé firmě.
