Automatická závora WIDEL KIT do 6 m

Sada je postavená na elektromechanické silniční závoře WIDEL z řady WIDE, kterou výrobce určuje pro řízení vjezdu u obytných, veřejných i průmyslových objektů. Verze WIDEL je určena pro ramena do 6 m; v této sadě se rameno skládá ze dvou dílů 3,15 m spojených prodlužovací spojkou. Skříň je z pozinkované oceli s oranžovým lakem.

Pohon

Ve skříni je převodovka s motorem 24 V a řídicí jednotka; závora se napájí ze sítě 220–230 V, 50/60 Hz. Jmenovitý moment je 200 Nm, maximální příkon 360 W a minimální doba otevření 5 s. Při jmenovitém momentu je přípustných nejvýše 200 cyklů za hodinu.

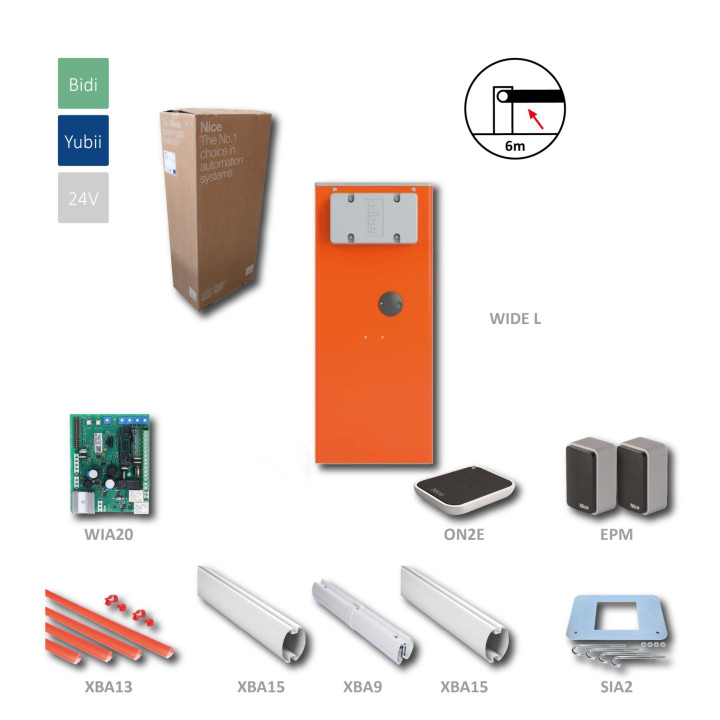

Složení sady

• 1× tělo závory WIDEL
• 1× řídicí jednotka WIA20
• 1× SIA2
• 2× rameno XBA15 – bíle lakovaný hliník 69 × 92 × 3150 mm
• 1× prodlužovací spojka ramene XBA9
• 2× gumový nárazník XBA13, 1 m
• 1× ON2E
• 1× pár fotobuněk EPM

Konstrukce a obsluha

• skříň 420 × 205 × 1030 mm, hmotnost těla závory 54 kg
• krytí IP54, provozní teplota −20 až +55 °C
• rameno eliptického průřezu, montáž vpravo i vlevo
• vyvážení se seřizuje mechanismem pro napnutí pružiny
• ochrana proti přivření při otevírání i zavírání, držáky fotobuněk uvnitř skříně
• přístup k řídicí jednotce širokými předními dvířky

Výpadek proudu

Závoru lze odblokovat trojhranným klíčem a rameno přesunout ručně. Pro několik manévrů během výpadku lze doplnit záložní baterii PS324 (volitelné příslušenství).
