Automatická závora LBAR8 KIT do 8 m

Automatická závora LBAR8 KIT je sestava pro řízení vjezdu postavená na elektromechanickém pohonu L9BAR, který výrobce určuje pro rezidenční i průmyslové vjezdy a pro ramena o délce 7 až 9 m. V této sadě se rameno skládá ze dvou dílů po 4 m (4 + 4 m), které spojuje prodlužovací spojka.

Pohon L9BAR

Skříň pohonu je z oceli s kataforézní ochranou a oranžovým lakem. Uvnitř je nesamosvorný převodový motor 24 V DC s integrovanou řídicí jednotkou, napájení je 230 V AC, 50/60 Hz. Rozběhový moment je 400 Nm, jmenovitý moment 130 Nm a doba manévru je nastavitelná v rozsahu 11–18 s. Výrobce uvádí nejvýše 150 cyklů za hodinu při jmenovitém momentu.

• dvě závory lze provozovat proti sobě v režimu Master/Slave, například u vjezdu širšího než 8 m
• při výpadku proudu lze rameno ručně odblokovat klíčem a pohybovat jím rukou
• volitelně lze doplnit záložní baterii PS224 nebo solární napájení Solemyo (SYKCE30)
• řídicí jednotka se ovládá otočným tlačítkem s displejem a pracuje se zařízeními sběrnice BlueBUS

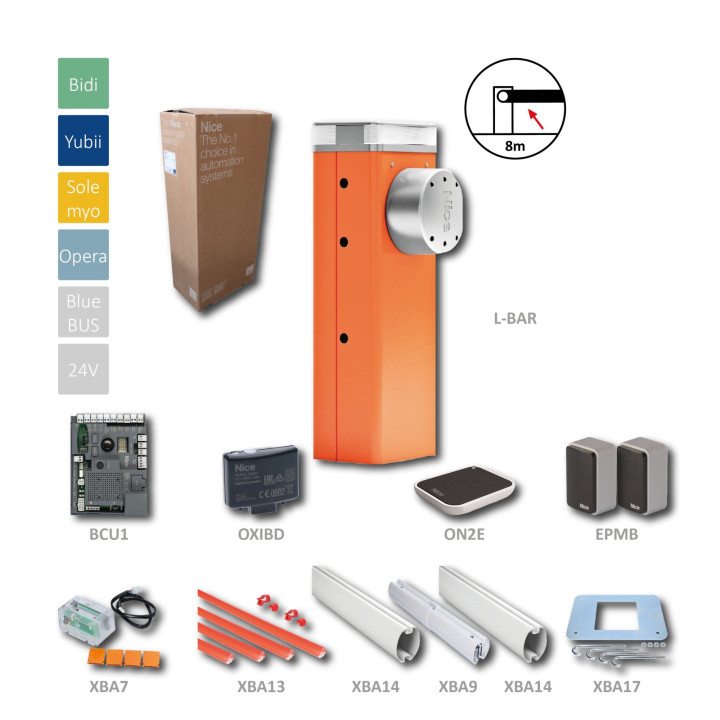

Obsah sady

• pohon L9BAR s řídicí elektronikou (dodavatel uvádí jednotku BCU1)
• 1× XBA17 – kotevní základna se svorkami pro LBAR
• 2× XBA14 – hliníkové rameno 69 × 92 × 4150 mm, bílé lakované
• 1× XBA9 – spojka pro skládání ramen
• 2× XBA13 – nárazová pryž, balení 9 ks po 1 m
• 1× XBA7 – výstražné světlo pro montáž do krytu
• 1 pár fotobuněk EPMB (Medium, BlueBUS)
• 1× přijímač OXIBD
• 1× ON2E

Rozměry a provozní podmínky

Rozměry skříně pohonu jsou 500 × 299 × 1215 mm, hmotnost pohonu 98 kg. Stupeň krytí je IP54, provozní teplota −20 až +55 °C. Výrobce nepřipouští použití v silně kyselém, slaném nebo výbušném prostředí.
