Sestava M5BAR KIT - automatická závora do 5m

Sada vychází ze silniční závory M5BAR řady M-BAR, kterou výrobce určuje pro řízení vjezdu u rodinných domů i průmyslových objektů. Model M5BAR je určen pro ramena délky 4 nebo 5 m; sada obsahuje rameno XBA5 o délce 5150 mm. Světlý průjezd uvádí výrobce v rozmezí 3,17–4,82 m.

Pohon a řízení

Závora má nereverzní převodovku s motorem 24 V a vestavěnou řídicí jednotku s displejem a ovladačem pro nastavení parametrů. Napájí se ze sítě 230 V, 50/60 Hz. Rozběhový moment je 200 Nm, jmenovitý 70 Nm, doba manévru je nastavitelná v rozsahu 3–6 s. Při jmenovitém momentu řídicí jednotka omezuje provoz na nejvýše 350 cyklů za hodinu.

• pohyb ramene hlídá enkodér a elektromechanické koncové spínače
• detekce překážky a sledování odběru motoru po celou dobu pohybu
• dvě protilehlé závory lze provozovat v režimu master/slave pro vjezd širší než 8 m
• řídicí jednotka umí připojit prvky systému Opera a solární napájení Solemyo
• vstupy pro smyčkové detektory LP21 a LP22 (příslušenství)
• úsporný režim stand-by, když se závora nepoužívá

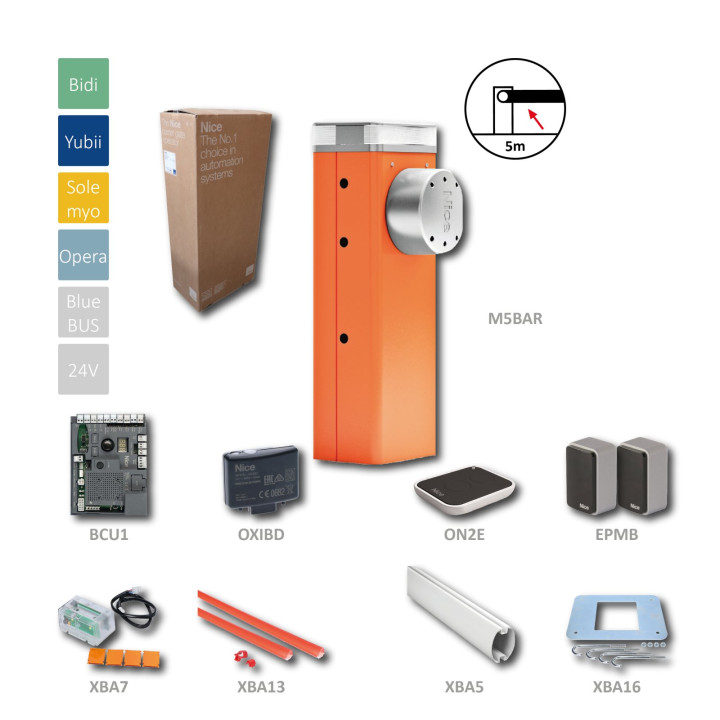

Složení sady

• 1× závora M5BAR (ocelová skříň s kataforézní ochranou, oranžový lak, kotevní základna)
• 1× řídicí jednotka XBA3R10 (SPBCU1)
• 1× rameno XBA5 – bíle lakovaný hliník 69 × 92 × 5150 mm
• 2× gumový nárazník XBA13, 1 m
• 1× maják XBA7 pro montáž do krytu závory
• 1× přijímač OXIBD
• 1× pár fotobuněk EPMB (BlueBUS)
• 1× ON2E

Konstrukce

• rozměry skříně 400 × 299 × 1215 mm, hmotnost 80 kg
• krytí IP54, provozní teplota −20 až +55 °C
• oddělené prostory pro elektroniku a mechaniku, řídicí jednotka v horní části skříně
• fotobuňky lze uložit do připravených vybrání ve skříni
• boční odblokování kovovým klíčem, lze umístit na kteroukoli stranu

Výpadek proudu

Při výpadku sítě lze rameno odblokovat a přesunout ručně. Volitelná záložní baterie PS224 umožní během prvních hodin výpadku provést určitý počet manévrů.
