Sada M3BAR KIT automatická závora do 3 m

Automatická závora M3BAR KIT je sestava pro řízení vjezdu postavená na elektromechanickém pohonu M3BAR. Výrobce tento pohon určuje pro rezidenční i průmyslové vjezdy s ramenem délky 3 m a uvádí pro něj světlý průjezd 2,32 až 2,82 m.

Pohon M3BAR

Uvnitř skříně je nesamosvorný převodový motor 24 V DC s integrovanou řídicí jednotkou, napájení je 230 V AC, 50/60 Hz. Rozběhový moment je 100 Nm, jmenovitý moment 30 Nm a doba manévru je nastavitelná v rozsahu 1,5–4 s. Výrobce uvádí nejvýše 500 cyklů za hodinu při jmenovitém momentu a nepřetržitý provoz. Pohon se dodává včetně kotevní základny.

• dvě závory lze provozovat proti sobě v režimu Master/Slave
• při výpadku proudu lze rameno ručně odblokovat klíčem a pohybovat jím rukou
• volitelně lze doplnit záložní baterii PS224 nebo solární napájení Solemyo (SYKCE30)
• řídicí jednotka se ovládá otočným tlačítkem s displejem a pracuje se zařízeními sběrnice BlueBUS

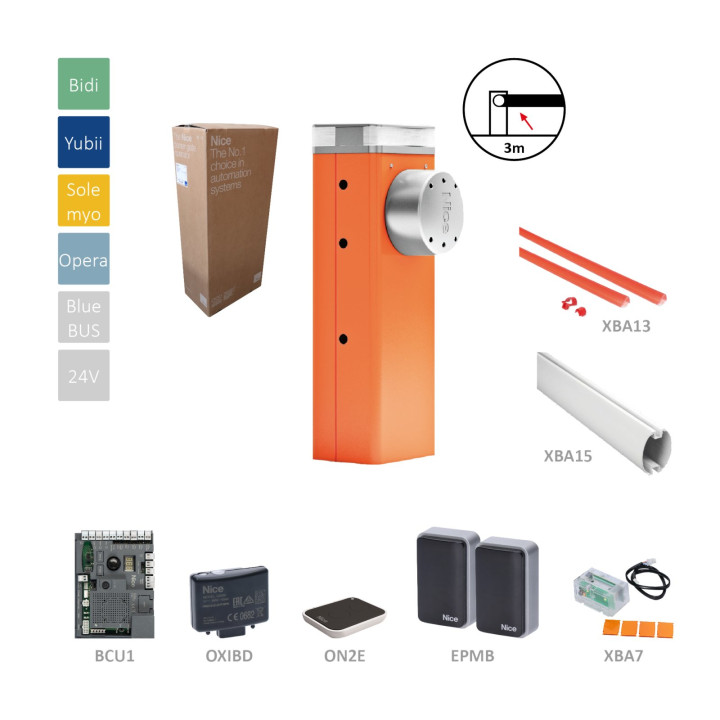

Obsah sady

• pohon M3BAR s řídicí elektronikou (dodavatel uvádí jednotku BCU1)
• 1× XBA15 – hliníkové rameno 69 × 92 × 3150 mm, bílé lakované
• 1× XBA13 – nárazová pryž, balení 9 ks po 1 m
• 1× XBA7 – výstražné světlo pro montáž do krytu
• 1 pár fotobuněk EPMB (Medium, BlueBUS)
• 1× přijímač OXIBD
• 1× ON2E

Rozměry a provozní podmínky

Rozměry skříně pohonu jsou 400 × 299 × 1215 mm, hmotnost pohonu 80 kg. Stupeň krytí je IP54, provozní teplota −20 až +55 °C. Výrobce nepřipouští použití v silně kyselém, slaném nebo výbušném prostředí.
