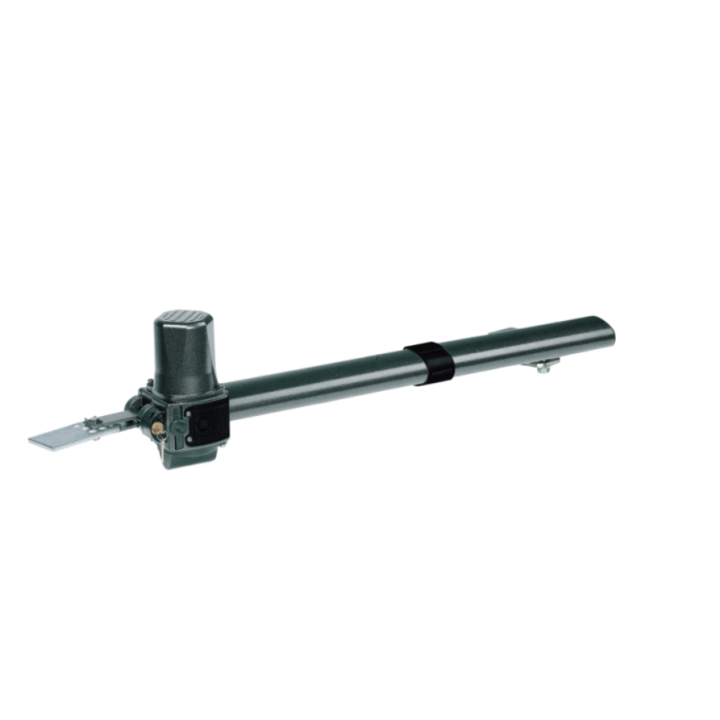

Pohon CAME KRONO STANDARD 001KR300D pro křídlovou bránu do 3 m/křídlo, pravý

KRONO 001KR300D je elektromechanický převodový pohon s napájením 230 V AC, který slouží k automatickému otevírání a zavírání křídlových bran. Je určen pro křídla do 3 m a 400 kg; u kratších křídel zvládne vyšší hmotnost – 2,5 m / 600 kg a 2 m / 800 kg.

Pravé provedení a dvoukřídlá brána

Písmeno D v označení znamená pravé provedení. Protějškem pro levé křídlo je model 001KR300S. Jeden pohon ovládá jedno křídlo, takže u dvoukřídlé brány se počítá s pohonem pro každé křídlo. Před objednávkou se doporučuje ověřit, na kterou stranu bude pohon montován.

Konstrukce

Pohon má nereverzibilní převodovku a nosnou konstrukci z hliníku litého pod tlakem. Pro případ výpadku proudu je vybaven integrovanou páčkou nouzového odblokování, kterou lze křídlo uvolnit a ovládat ručně. Jako příslušenství je k dispozici zámková vložka 001KR001 s klíčem DIN.

Verze 001KR300D nemá koncové spínače. Pokud jsou koncové spínače požadovány, je v řadě KRONO k dispozici model 001KR310D.

Provozní údaje

Otevření křídla o 90° trvá přibližně 22 s, intenzita provozu je 16 cyklů za hodinu. Pohon má krytí IP54 a je určen pro provoz v rozsahu teplot −20 až +55 °C; motor chrání tepelná pojistka.

Řízení a příslušenství

Pohon se zapojuje do řídicí jednotky CAME. Je kompatibilní s dvouvodičovým zapojením CXN BUS, připravený pro kartu 806SS-0040 systému RIO System 2.0 a pro technologii CAME CONNECT pro vzdálenou správu. Mezi souvisejícím příslušenstvím jsou přijímače, fotobuňky a dálkové ovladače.

Montáž

Montážní kóty (vzdálenosti od osy otáčení křídla) se liší pro otevření na 90° a 110°. Před instalací se doporučuje zkontrolovat, zda rozměry sloupku a umístění pantů umožňují dodržet tyto hodnoty.
