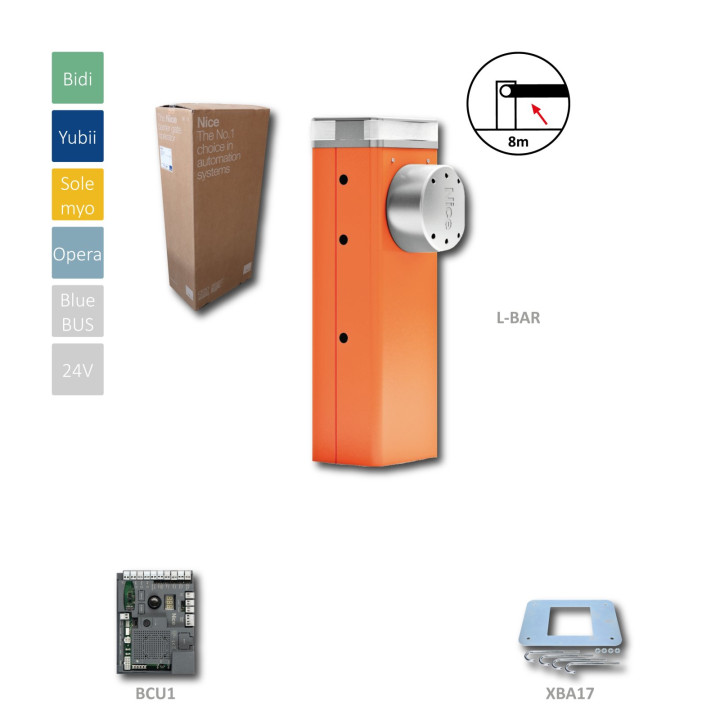

Automatická závora L9BAR pro průjezd 7–9 m, bez ramene

Automatická závora L9BAR je elektromechanický pohon silniční závory, který výrobce určuje pro rezidenční i průmyslové vjezdy se světlým průjezdem 7 až 9 m. Dodává se bez ramene – ramena a příslušenství se podle výrobce objednávají samostatně.

Konstrukce a pohon

Skříň je z oceli s kataforézní ochranou a oranžovým lakem. Uvnitř je nesamosvorný převodový motor 24 V DC s integrovanou řídicí jednotkou, napájení je 230 V AC, 50/60 Hz. Rozběhový moment je 400 Nm, jmenovitý moment 130 Nm a doba manévru je nastavitelná v rozsahu 11–18 s. Výrobce uvádí nejvýše 150 cyklů za hodinu při jmenovitém momentu.

Ramena

Ramena se skládají z hliníkových dílů o profilu 69 × 92 mm. Pro pohon L9BAR výrobce uvádí kombinace 4 + 4 m (2× XBA14) a 4 + 5 m (XBA14 + XBA5); díly se spojují spojkou XBA9.

Co obsahuje balení pohonu

• závora s integrovanou řídicí jednotkou
• kryt a držák ramene
• 2 krabice pro fotobuňky
• koncovka ramene a spojovací prvky pro nárazovou pryž
• klíče pro ruční zamknutí a odblokování ramene a klíč zámku krytu
• základová deska a 4 kotevní šrouby
• hliníková spojka délky 700 mm

Funkce a rozšíření

• dvě závory lze provozovat proti sobě v režimu Master/Slave, například u vjezdu širšího než 8 m
• při výpadku proudu lze rameno ručně odblokovat klíčem a pohybovat jím rukou; volitelně lze doplnit záložní baterii PS224
• do krytu lze doplnit výstražné světlo XBA7 nebo semafor XBA8
• pro řídicí jednotku jsou určeny přijímače OXIBD / OXILR a fotobuňky sběrnice BlueBUS

Rozměry a provozní podmínky

Rozměry pohonu jsou 500 × 299 × 1215 mm, hmotnost 98 kg. Stupeň krytí je IP54, provozní teplota −20 až +55 °C. Výrobce nepřipouští použití v silně kyselém, slaném nebo výbušném prostředí.
