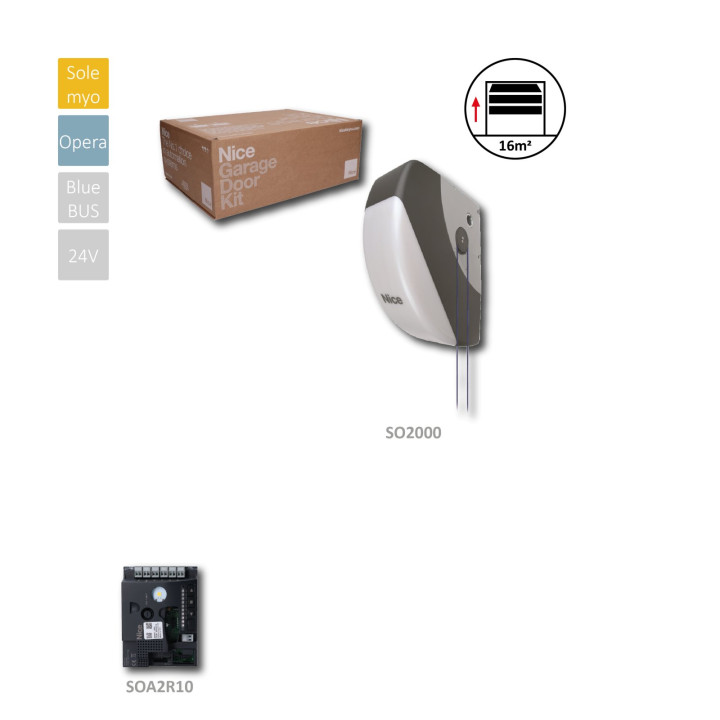

Pohon pro sekční vrata do 20 m² (SOON SO2000)

SOON (SO2000) je elektromechanický pohon pro automatizaci sekčních vrat do 20 m². Výstupní hřídel se připojuje přímo na hřídel vyvažovacích pružin, kterou má většina sekčních vrat na trhu. Pohon se dodává s řídicí jednotkou, která napájí stejnosměrný motor, reguluje jeho moment a rychlost, přesně měří polohu vrat, řídí pozvolný rozběh a dojezd a rozpoznává překážky. Součástí je i ukazatel údržby, který eviduje počet provedených manévrů.

Meze použití

Pohon je určen pro vrata o ploše do 20 m², orientačně do výšky 5 m a šířky 4 m. Skutečná vhodnost závisí na vyvážení křídla, tření ve vedení a dalších vlivech, jako je tlak větru nebo námraza. Síla potřebná k pohybu vrat po celé dráze nesmí přesáhnout jmenovitý moment pohonu. Vrata musí být před montáží v dobrém stavu, správně vyvážená a musí se plynule otevírat i zavírat.

Technické údaje

• napájení 230 V (+10 % / −15 %), 50/60 Hz, odběr 1 A jmenovitě, max. 1,5 A
• příkon 220 W jmenovitě, max. 350 W; v režimu Standby méně než 0,3 W
• moment 30 Nm jmenovitě, max. 50 Nm, statický přídržný moment 130 Nm
• otáčky 18 ot/min jmenovitě, max. 30 ot/min
• 15 cyklů/h při jmenovitém momentu u vrat výšky 3 m
• odhadovaná životnost 40 000–120 000 cyklů podle podmínek provozu
• krytí IP40, provozní teplota -20 až +50 °C
• rozměry 115 × 375 × 300 mm, hmotnost 10,5 kg, otvor hřídele 25,5 mm

Připojení a ovládání

• BlueBUS – až 12 zařízení (např. fotobuňky) na jednom dvouvodičovém vedení
• vstup STOP pro rozpínací, spínací kontakty nebo bezpečnostní lišty s odporem 8,2 kΩ (samoučení typu)
• vstupy SbS (krokový povel), OPEN a CLOSE
• výstup pro maják LUCYB, MLB nebo MLBT (12 V, žárovka 21 W)
• integrované LED osvětlení prostoru
• konektor SM pro přijímače SMXI, SMXIS nebo OXI (přijímač není součástí pohonu)
• vstup pro programátor Oview – programovací jednotka Oview
• možnost záložního napájení z akumulátoru PS124 – akumulátor PS124 (příslušenství)

Po 5 minutách od dokončení manévru přejde pohon do úsporného režimu Standby. Odblokování, které odpojí motor od převodovky, se ovládá ze země.

Obsah balení

Pohon, odblokovací mechanismus, 3 černé samořezné šrouby, šroub M8×130, pojistná matice M8, podložka D8, montážní konzole, 2 pera pro spojení s hřídelí a návod.
