Pohon pro automatické dveře dvojkřídlý L=6800 mm

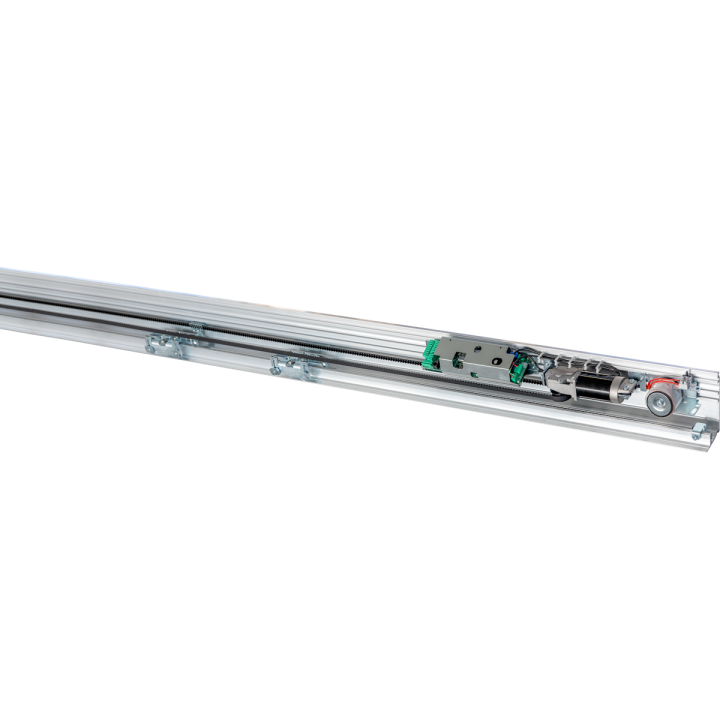

Key Automation LEV6802L je předmontovaný pohon řady LEVANTE pro automatické posuvné dveře se dvěma křídly. Dodává se v délce 6800 mm, nejdelší ve dvoukřídlé řadě LEVANTE, a má integrované LED osvětlení.

Použití

Pohon je určen pro široké pěší vstupy s dvoukřídlými posuvnými dveřmi, u nichž hmotnost jednoho křídla nepřesahuje 120 kg (celkem 120 + 120 kg). Výrobce uvádí pracovní cyklus 100 %. Délku pohonu je nutné zvolit podle šířky dveřního otvoru a křídel.

Technické údaje podle výrobce

• řídicí jednotka: CTLEVL
• napájení: 230 V AC, 50/60 Hz
• jmenovitý příkon: 130 W
• max. hmotnost křídel: 120 + 120 kg
• integrované osvětlení: 1, teplota chromatičnosti 3000 K
• stupeň krytí: IP22 (určeno do interiéru nebo chráněného prostoru)
• provozní teplota: −20 až +55 °C
• třída izolace: I
• rozměry výrobku (Š × H × V dle výrobce): 90 × 168 × 6850 mm

Náhradní díly a příslušenství

Výrobce k řadě LEVANTE vede mimo jiné náhradní vozíky (999CARR003A00), koncové spínače (999FINE003A00), motor (999MOTO024A00), řemenici (999PULE004A00), kolečka vozíků (999RUOT000A00), řídicí skupinu s podporou LED (999CTLEVL), transformátorovou skupinu (999TRASLEV) a kryt LED na míru do délky 6800 mm (999PROF039B00). Pro LED osvětlení uvádí regulátor napětí 900CTLIGHT2 (24 V DC, max. 30 W) jako povinný u všech řídicích jednotek kromě jednotek BOXLED.

Montáž

Instalace se provádí podle návodu výrobce 580LEV. S ohledem na délku 6,8 m je potřeba počítat s rozměrnou zásilkou a s montáží ve více osobách. Automatické dveře musí po montáži splňovat požadavky na bezpečnost provozu; montáž a nastavení se doporučuje svěřit odborně způsobilé firmě.
