Samonosný (konzolový) systém je posuvné řešení bez vodicí kolejnice v zemi: křídlo brány nese a vede pojezdový profil, který se odvaluje po dvou vozících ukotvených na základu. Používá se hlavně tam, kde je nerovný terén nebo kde průjezdem trvale projíždějí těžká vozidla. Sada odpovídá velikosti GRANDE s profilem 140 × 140 mm.

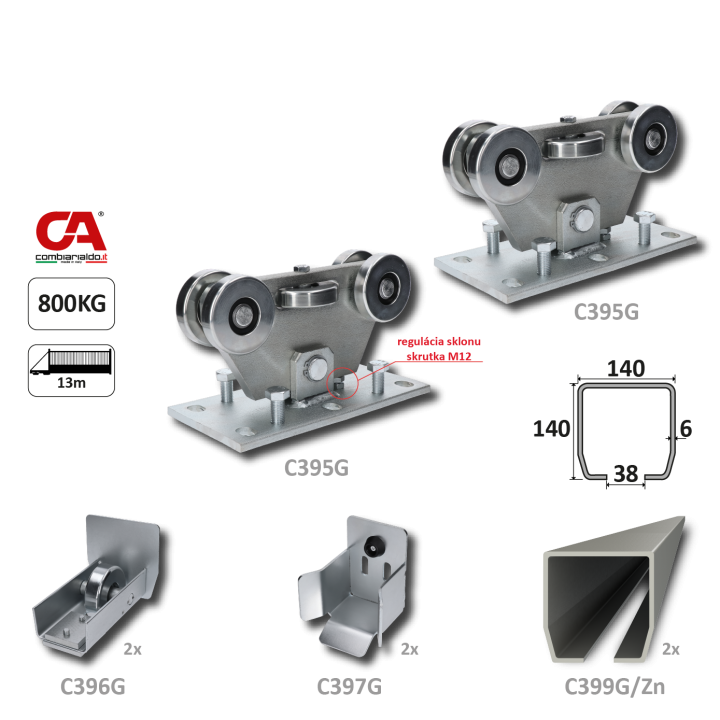

Složení sady
- pozinkovaný pojezdový profil (399Z.G6) – průřez 140 × 140 mm, tloušťka stěny 6 mm, délka 6 m (počet kusů podle specifikace sady: C399G/Zn 2× 6 m)
- 2× pětikolový vozík 395.G (GRANDE) pro profil art. 399.G
- 2× koncová vodicí kladka 396.G (GRANDE), kladka Ø 97 mm
- 2× koncový doraz 397.G (GRANDE)
Upozornění: délka profilu neodpovídá světlé šířce průjezdu; potřebnou délku je nutné určit podle konkrétní brány.
Montáž podle výrobce
- vybetonuje se vyztužený základový patek se zalitými kotvami (art. 398, nejsou v uvedeném složení sady)
- po vytvrdnutí se na kotvy osadí vozíky se seřizovacími šrouby na vnější straně
- pojezdový profil se přivaří v ose ke křídlu brány a vystředí na vozících
- matkami kotev se vozíky zvednou nebo spustí tak, aby křídlo bylo vodorovné a vyrovnal se případný sklon patky
- seřizovacím šroubem se kola přisunou k profilu; chod brány musí být plynulý a rovný v celé dráze
- matky kotev se zajistí pojistnými maticemi a vozíky se podlijí nesmršťující maltou
Výrobce uvádí, že deklarované síly platí jen při použití kompletu originálních dílů bez úprav, a doporučuje kontrolu systému každých 6–12 měsíců.
Vozík 395.G
Pro velikost GRANDE uvádí výrobce maximální svislou sílu v tlaku 2200 daN a v tahu 1800 daN na jeden vozík. Upevnění vozíku je šrouby M16 × 35 a M12. Nosná konstrukce pod vozíky musí přenést síly, které na ni vozíky převádějí.
