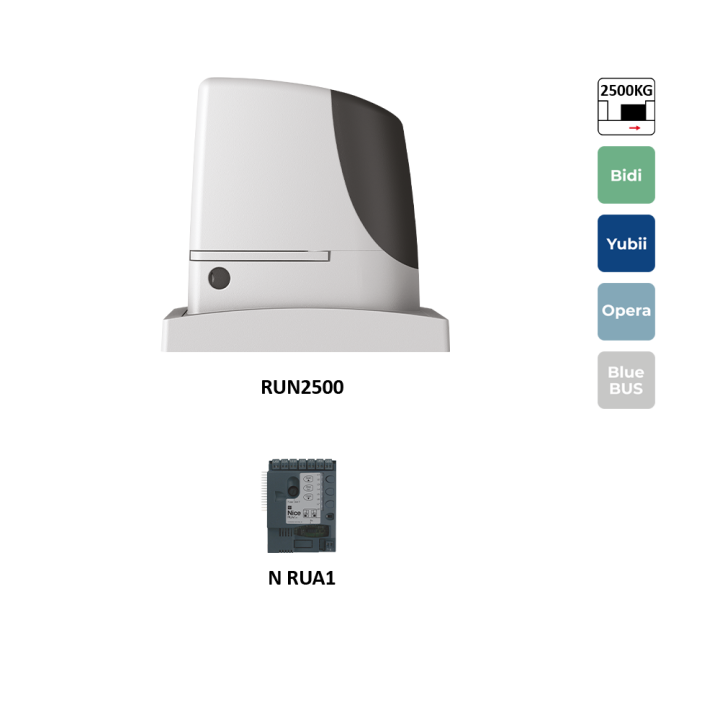

NICE RUN2500 je samosvorný elektromechanický pohon pro posuvné brány v průmyslovém nasazení, dodávaný s elektronickou řídicí jednotkou. Podle výrobce zvládne křídla do hmotnosti 2500 kg a délky 18 m. Koncové polohy hlídá elektromechanický koncový spínač.
Výkon
Pohon má jednofázový asynchronní motor napájený z 230 V / 50 Hz. Maximální rozběhový moment je 50 Nm (1390 N), jmenovitý 30 Nm (830 N). Při jmenovitém momentu zvládne 15 cyklů za hodinu u brány délky 15 m a nepřetržitý chod 60 minut; řídicí jednotka cykly omezuje podle limitů v návodu. Odhadovaná životnost je 150 000 až 450 000 cyklů podle podmínek.
Řídicí jednotka
- sběrnice BlueBUS – až 15 zařízení připojených dvěma vodiči
- vstupy STOP, krok-za-krokem, OTEVŘÍT a ZAVŘÍT
- konektor SM pro rádiový přijímač
- 8 funkcí typu zapnuto/vypnuto a 8 nastavitelných parametrů
- samoučení připojených zařízení BlueBUS, délky brány a bodů zpomalení a částečného otevření
Montáž a výpadek proudu
Pohon má pastorek s 18 zuby, modul 4 (volitelně pastorek s 12 zuby, modul 6). Při výpadku napájení lze pohon odblokovat speciálním klíčem a bránu posunout ručně. Rozměry pohonu jsou 400 × 255 × 390 mm (v), hmotnost 24,5 kg.
Podle výrobce je pro spolehlivý provoz důležité změřit sílu potřebnou k pohybu křídla po celé dráze – měla by být nižší než polovina jmenovitého momentu.
