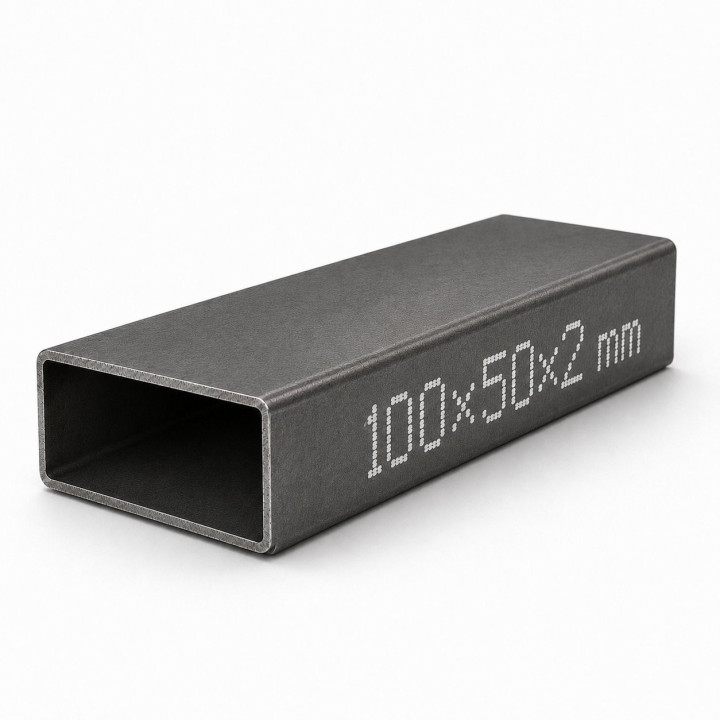

Obdélníkový jekl 100 × 50 × 2 mm pro rámy a výztuhy
Obdélníkový jekl 100 × 50 × 2 mm je určen pro kutily, stavebníky i zámečníky, kteří potřebují profil pro výrobu rámů, příček a výztužných prvků. Uzavřený obdélníkový průřez poskytuje rovné plochy pro napojování dalších částí konstrukce. Tloušťka stěny 2 mm umožňuje vytvářet pevné konstrukční celky při zachování nižší hmotnosti než u silnostěnných variant stejného rozměru. Jeden metr profilu váží 4,36 kg.
Profil se hodí například pro rámy bran a branek, plotové dílce, nosné podkonstrukce, pracovní stoly nebo jiné zámečnické výrobky. Při použití u pohyblivých či rozměrných konstrukcí je nutné zohlednit celkovou hmotnost výplně, rozteč výztuh, způsob zavěšení a očekávané zatížení. Vhodnost konkrétního návrhu je proto třeba posoudit podle rozměrů celé sestavy, nikoli pouze podle průřezu profilu.
Uzavřený obdélníkový průřez
Vnější rozměr 100 × 50 mm vytváří dvě různě široké montážní plochy. Natočením profilu lze přizpůsobit orientaci konstrukčního prvku směru zatížení nebo způsobu napojení výplně, závěsů a držáků. Uzavřený tvar zároveň usnadňuje sestavení rovných rámů a pravoúhlých konstrukcí.
Použití při výrobě oplocení
Jekl lze použít jako součást rámů plotových polí, bran nebo branek. U delších křídel doporučujeme doplnit vhodně rozmístěné příčky nebo diagonální výztuhy, které snižují riziko deformace rámu. Rozměry závěsů, pojezdových vozíků, dorazů a dalších komponentů musí odpovídat konstrukčnímu řešení a skutečné hmotnosti hotového křídla.
Dělení a spojování profilu
Profil lze podle použitého vybavení dělit, vrtat a spojovat běžnými zámečnickými postupy. Při sestavování rámu je vhodné nejprve přesně připravit jednotlivé díly, zkontrolovat úhlopříčky a teprve poté provést konečné spojení. Řezné hrany, otvory a místa spojů je nutné po zpracování očistit a opatřit vhodnou ochranou proti korozi.
Rozměry a objednávané množství
Profil má rozměr 100 × 50 × 2 mm a dodává se v metrech. Délka jedné prodejní jednotky je 1 000 mm. Při výpočtu potřebného množství doporučujeme započítat prořezy, zarovnání konců a rezervu na případné úpravy během výroby.
Hlavní výhody produktu
- Rozměr 100 × 50 mm vhodný pro rámové konstrukce
- Stěna 2 mm pro běžné zámečnické sestavy
- Uzavřený průřez s rovnými montážními plochami
- Obdélníkový tvar umožňující volbu orientace profilu
- Rámy bran a branek s vhodně navrženým vyztužením
- Plotové dílce a podkonstrukce pro oplocení
- Snadné napojení příček, držáků a výplní
- Délka 1 000 mm na jednu prodejní jednotku
- Hmotnost 4,36 kg na jeden metr profilu
- Zámečnické zpracování dělením, vrtáním a vhodným spojováním
Technické parametry
FAQ – časté dotazy
Co je součástí dodávky?
Součástí dodávky je jekl 100 × 50 × 2 mm v objednaném počtu metrů. Krytky, spojovací materiál, závěsy, povrchová úprava ani další montážní příslušenství nejsou součástí profilu.
Lze profil zpracovat svépomocí?
Ano, pokud má zákazník odpovídající vybavení a zkušenosti se zámečnickými pracemi. Při dělení, vrtání a spojování je nutné používat vhodné ochranné pomůcky a průběžně kontrolovat rozměry i pravoúhlost konstrukce.
Je jekl vhodný pro výrobu brány?
Profil lze použít pro rám brány nebo branky, jeho vhodnost však závisí na velikosti křídla, typu výplně a celkovém zatížení. U rozměrných nebo těžkých bran je nutné konstrukci doplnit správně navrženými výztuhami a ověřit její únosnost.
Jaké příslušenství lze k profilu použít?
Kompatibilní příslušenství se vybírá podle vnějšího rozměru 100 × 50 mm, tloušťky stěny a způsobu montáže. Před nákupem závěsů, krytek, držáků nebo pojezdových komponentů je nutné porovnat jejich montážní rozměry s návrhem konstrukce.
Jak se má hotová konstrukce udržovat?
Údržba závisí na zvoleném způsobu povrchové ochrany a prostředí, ve kterém je konstrukce umístěna. Doporučujeme pravidelně kontrolovat zejména řezy, spoje, otvory a poškozená místa a případné narušení ochranné vrstvy včas opravit.
Existují omezení pro použití tohoto profilu?
Profil není vhodné použít jako nosný nebo bezpečnostně významný prvek bez ověření zatížení. U konstrukcí vystavených vysoké hmotnosti, nárazům nebo silnému větru je nutný odborný návrh rozměrů, spojů a kotvení.
Jaký je rozdíl mezi stěnou 2 mm a silnějšími variantami?
Varianta se stěnou 2 mm má nižší hmotnost než profil stejného vnějšího rozměru se silnější stěnou. Silnostěnné varianty mohou být vhodnější pro vyšší zatížení, zároveň jsou však těžší a mohou vyžadovat odlišný způsob zpracování.
Jak vypočítat potřebné množství jeklu?
Je nutné sečíst délky všech rámových částí, příček a výztuh podle výrobního výkresu. K výsledku doporučujeme přidat rezervu na prořezy, zarovnání konců a případné opravy během výroby.
