Bezdrátový detektor vozidel, povrchový, 1kanálový, 433 MHz

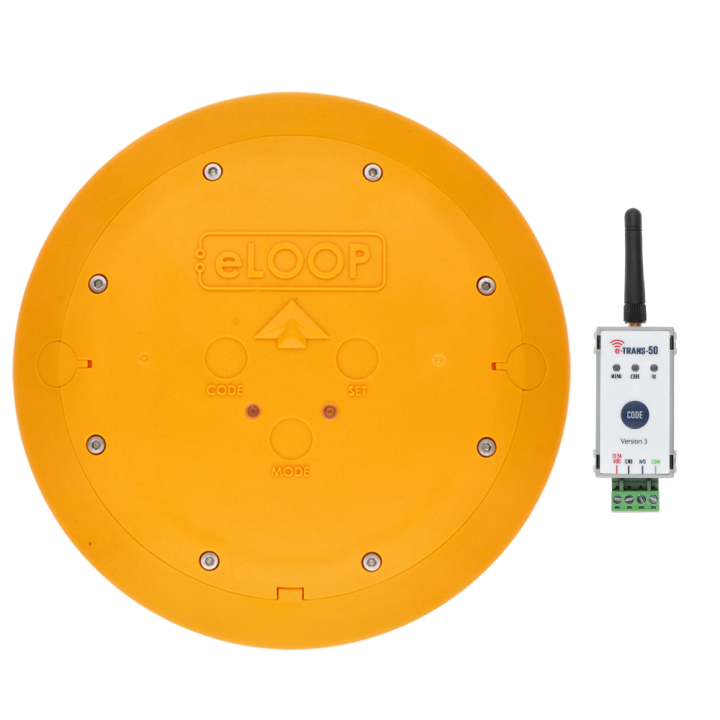

E-LOOP (PA-ELDR-S1) je bezdrátový detektor vozidel s režimem přítomnosti: dokud vozidlo stojí nad snímačem, brána nebo závora zůstává otevřená. Výrobce jej určuje pro komerční prostředí. Detektor se upevňuje na povrch příjezdové komunikace, bez kabelového propojení s pohonem.

Jak funguje

Detektor kombinuje dvě metody snímání – magnetické pole a radar. Podle výrobce je k dispozici pouze výjezdová smyčka (exit mode). S přijímačem e-trans-50 komunikuje bezdrátově na vzdálenost až 50 m, přenos je šifrovaný 128bitovým AES. Přijímač se napájí 12/24 V DC (rozsah 10–36 V DC); u pohonů LiftMaster lze využít jejich výstup 24 V DC.

Konstrukce

Těleso je z rázuvzdorného plastu se statickou zátěží až 10 t. Profil je nízký – výška 28 mm, průměr 220 mm – a krytí IP68.

Montáž

Podle návodu výrobce se detektor nejprve položí na zvolené místo, odstraní se z okolí kovové předměty, provede se kalibrace přiložením magnetu (asi 5 s) a funkce se vyzkouší s vozidlem. Po určení konečné polohy se detektor přikotví do podkladu dvěma kotvami do betonu tak, aby se při dotyku nepohnul.

Výrobce dále uvádí:

• detektor umístit na vždy viditelné místo, ne do prohlubně ani tam, kde se drží sníh nebo voda
• umístit jej uprostřed příjezdu, aby vozidla přejížděla přímo nad ním
• neinstalovat v blízkosti vodičů pod napětím, které mohou ovlivnit detekci

Návod uvádí dobu instalace a nastavení 15–30 minut.

Napájení detektoru

Návod výrobce uvádí 4 lithiové články 3,6 V, 2600 mAh; výdrž baterie je podle výrobce 6–10 let v závislosti na využití a režimu.

Použití s pohony LiftMaster

Návod popisuje připojení přijímače e-trans-50 na jeden ze tří vstupů COMMAND řídicí jednotky CB324EV, nastavení vstupu na funkci „06 – otevřít do plně otevřené polohy“ a nastavení automatického zavírání (tC) až na 5 minut.
